VPC3+S

Filtrowanie produktów
Przefiltruj kategorie

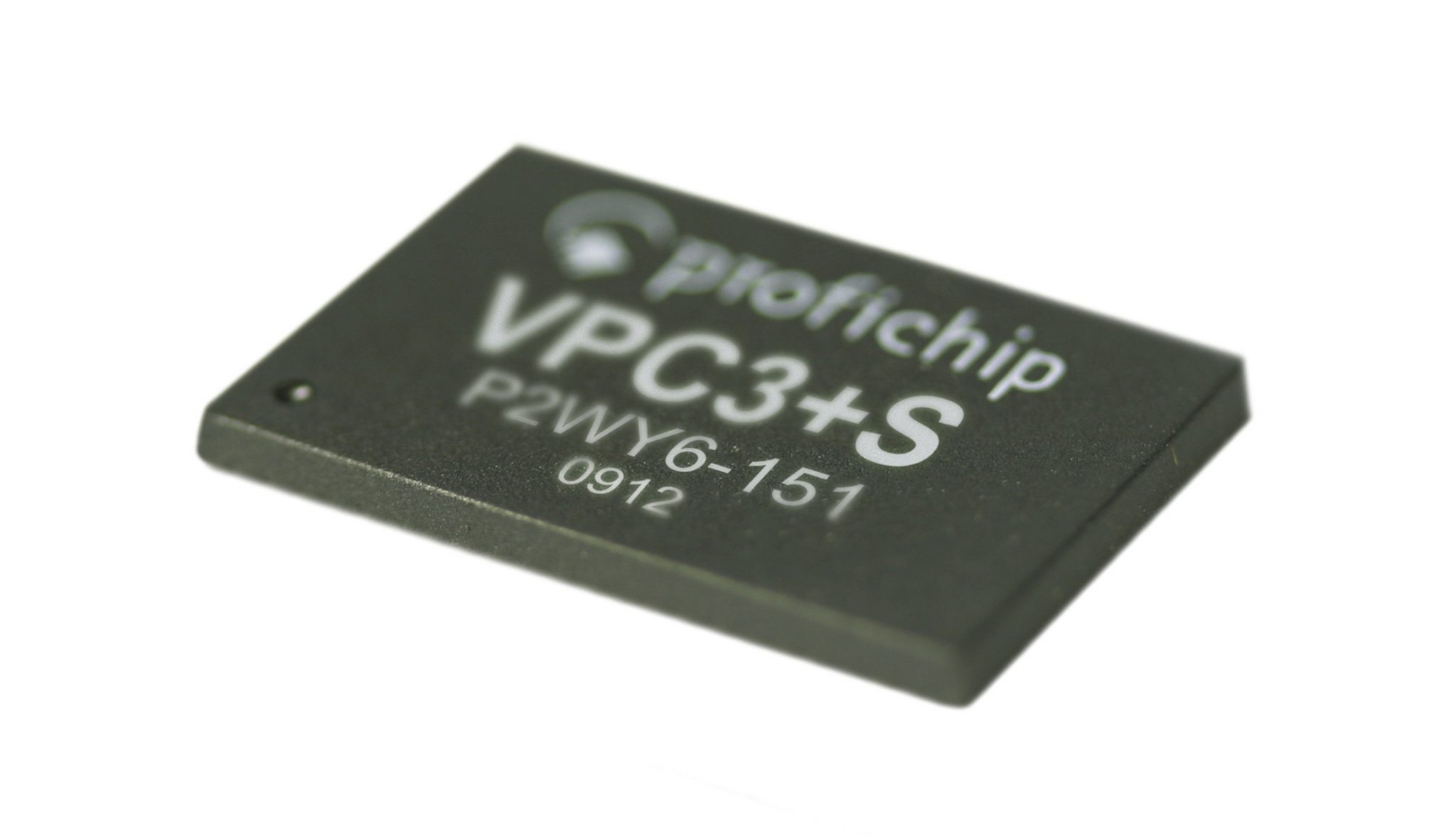

VPC3+S

Kod: PALF2012

Rodzaj: Układy scalone

Producent: Yaskawa

Technologia: PROFIBUS

Układ komunikacyjny pozwalający na zbudowanie inteligentnej jednostki DP Slave, współpracujący z mikrokontrolerem poprzez 8-bitowy interfejs równoległy, SPI lub I2C.

Artur Szymiczek
telefon: +48 664 441 930
e-mail: biuro@intex.com.pl

Zbuduj wysoko wydajną, inteligentną stację DP Slave!

Szybko i bezproblemowo dodaj obsługę protokołu PROFIBUS do swoich urządzeń!

Zalety produktu

  • 8-bitowy interfejs równoległy SPI lub I2C
  • Identyfikacja ramek oraz adresów
  • Komunikacja acykliczna
  • Obsługa sygnalizacji alarmów
  • Pełna obsługa protokołu PROFIBUS DP
  • Tryb izochroniczny (IsoM)
  • Komunikacja slave-slave
  • Dostępny firmware oraz zestaw uruchomieniowy

Opis produktu

VPC3+S jest układem komunikacyjnym pozwalającym na zbudowanie inteligentnej jednostki DP Slave. Układ ten współpracuje z mikrokontrolerem poprzez 8-bitowy interfejs równoległy, SPI lub I2C.

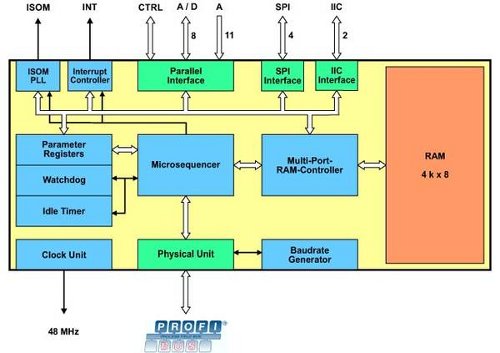

VPC3_S_Block

VPC3+S obsługuje identyfikację ramek oraz adresów, integralność danych oraz przetwarzanie protokołu PROFIBUS DP. Obsługuje także komunikację acykliczną oraz sygnalizację alarmów opisane w DP-V1. Dodatkowo umożliwia także komunikację slave-slave (Data Exchange Broadcast – DxB) i tryb izochroniczny (IsoM) zgodnie z DP-V2.

Automatyczne rozpoznawanie prędkości transmisji aż do 12Mbit/sek, pełna obsługa protokołu PROFIBUS DP, 4kB pamięci komunikacyjnej pamięci RAM i elastyczny interfejs procesora to cechy pozwalające na zbudowanie wysoko wydajnej stacji DP Slave.

Specyfikacja techniczna

Obsługiwany protokół

PROFIBUS DP-V0, DP-V1 oraz DP-V2

Komunikacyjna pamięć RAM

4kB

Zasilanie

(opcjonalne) 5V lub 3,3V, wejścia tolerujące sygnały 5V

Obudowa

PQFP 44 (zgodna z RoHS)

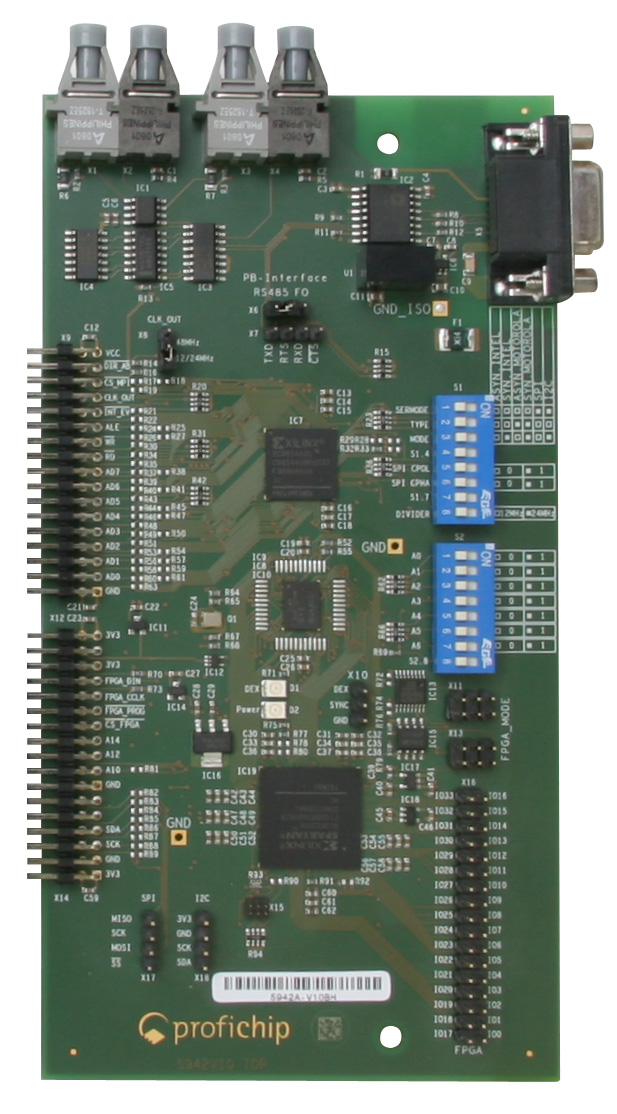

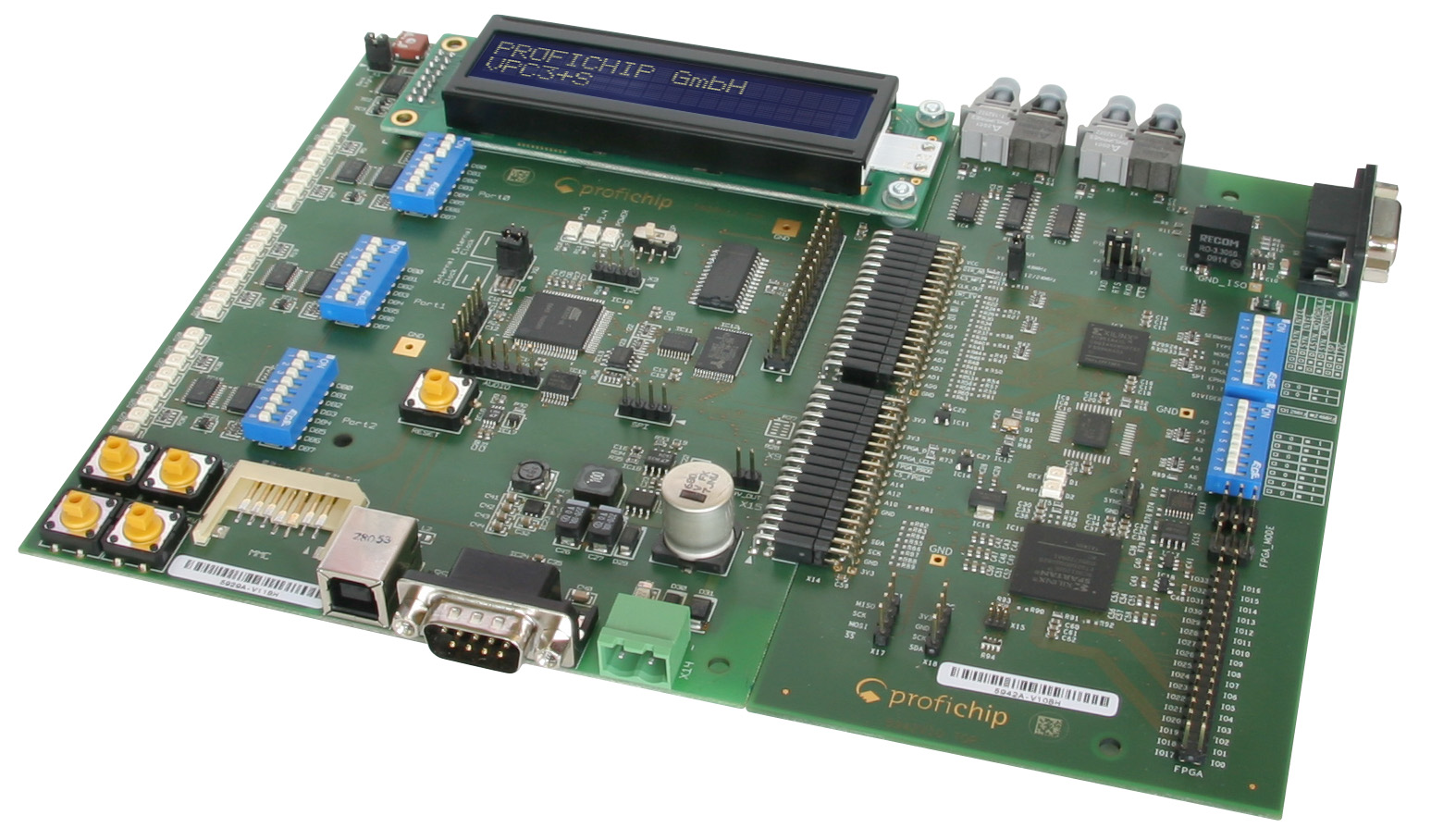

Dostępny firmware oraz zestaw uruchomieniowy

Niski pobór mocy

Synchronizacja zegara zgodnie z DP-V2 (nowość w VPC3+CLF3)

Zredukowany o 20% pobór prądu (nowość w VPC3+CLF3)

Zgodność wyprowadzeń, funkcjonalna i programowa z SPC3 firmy SIEMENS
