PROCENTEC Atlas: zestaw EtherNet/IP

Monitorowanie ruchu w sieci na poziomie protokołu dzięki EtherTAP

PROCENTEC Atlas: zestaw PROFINET to zestaw o funkcjonalności identycznej jak PROCENTEC Atlas rozszerzony o możliwość stałego monitorowania systemu na poziomie protokołu EtherNet/IP. Monitorowanie możliwe jest dzięki dostarczanemu w zestawie interfejsowi EtherTAP, który łączony jest z jednostką główną poprzez interfejs USB. Sam EtherTAP, a dzięki dedykowanemu adapterowi może zostać zainstalowany na szynie DIN.

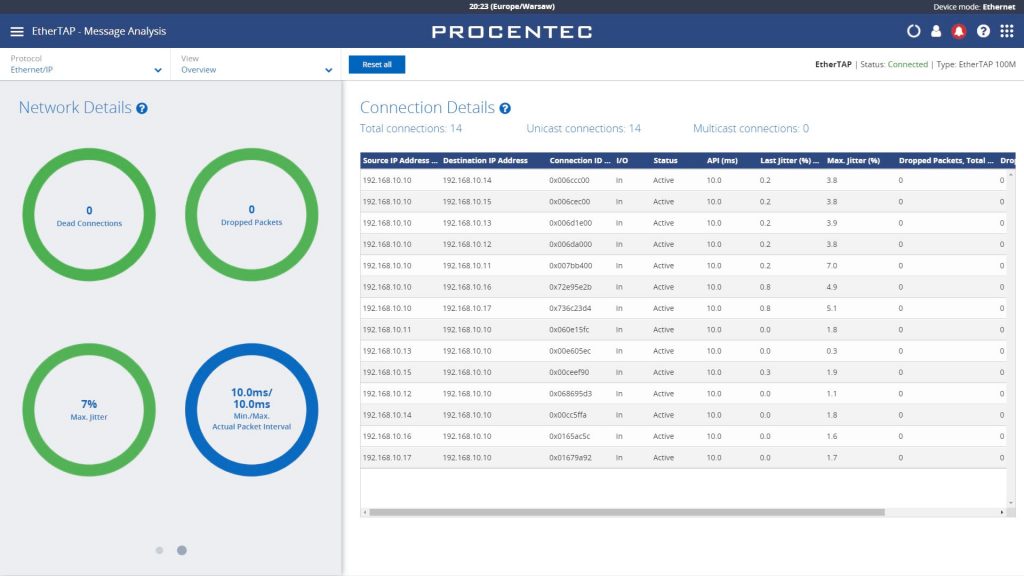

Rejestracja zdarzeń na poziomie protokołu EtherNet/IP

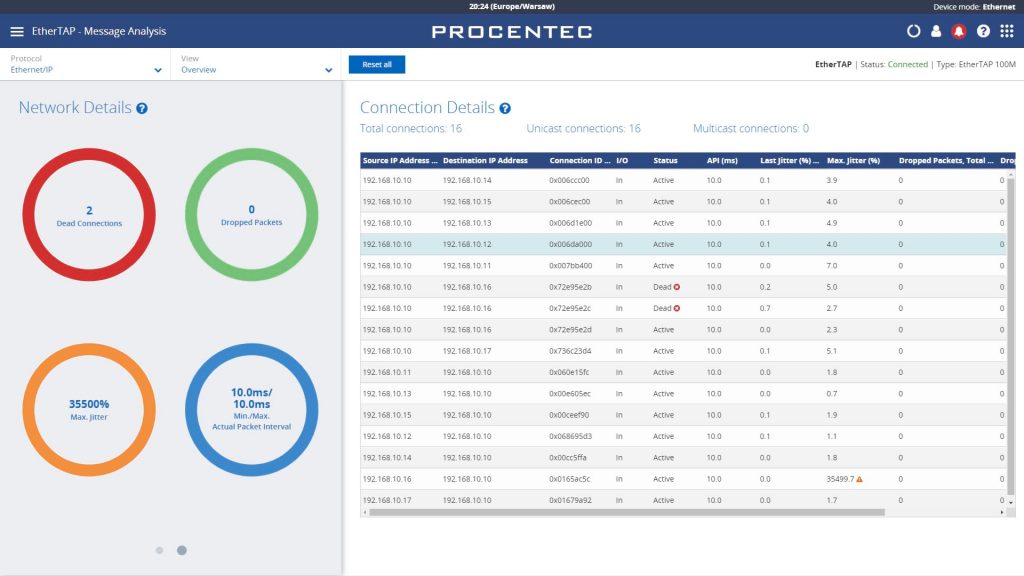

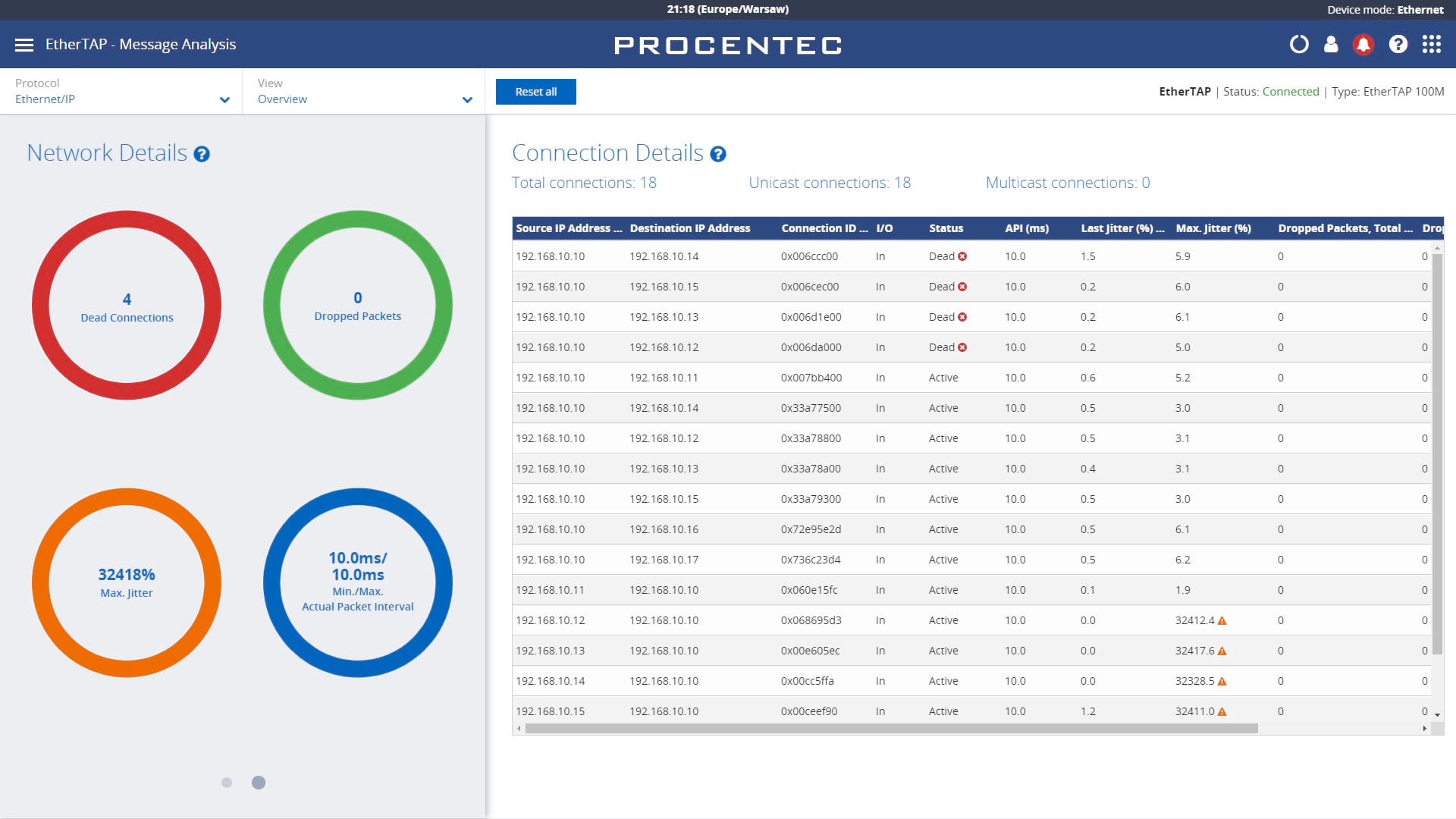

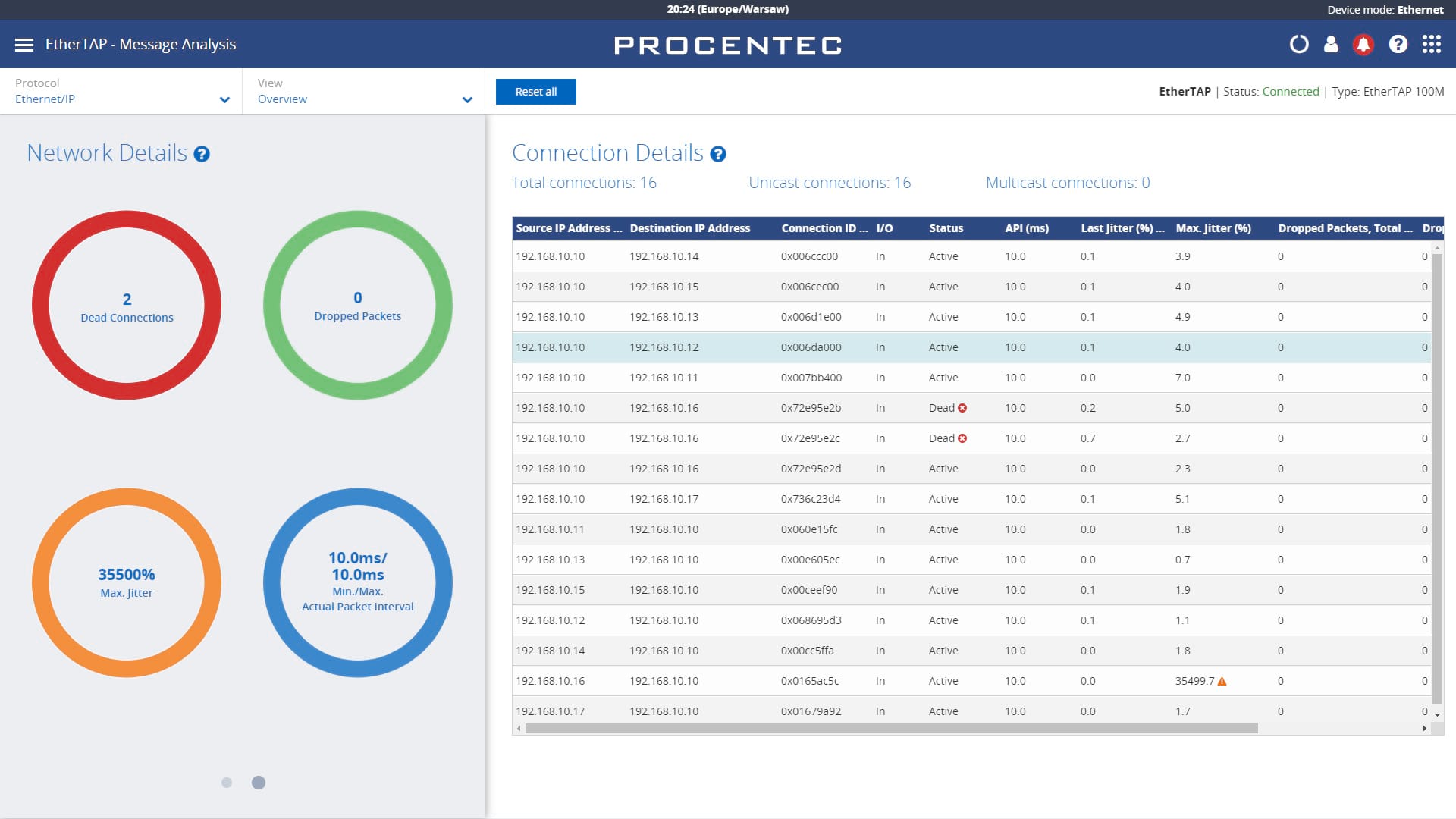

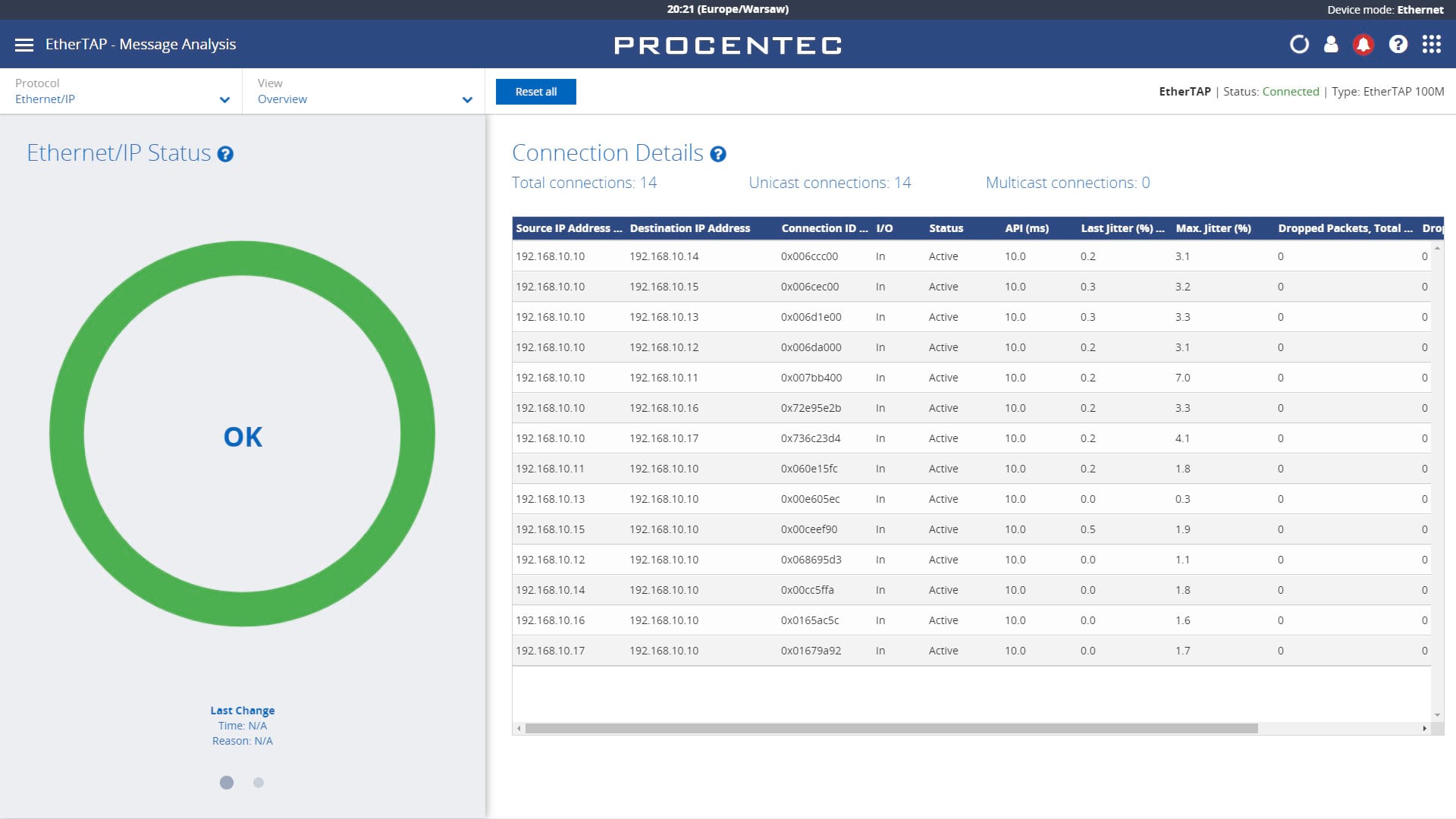

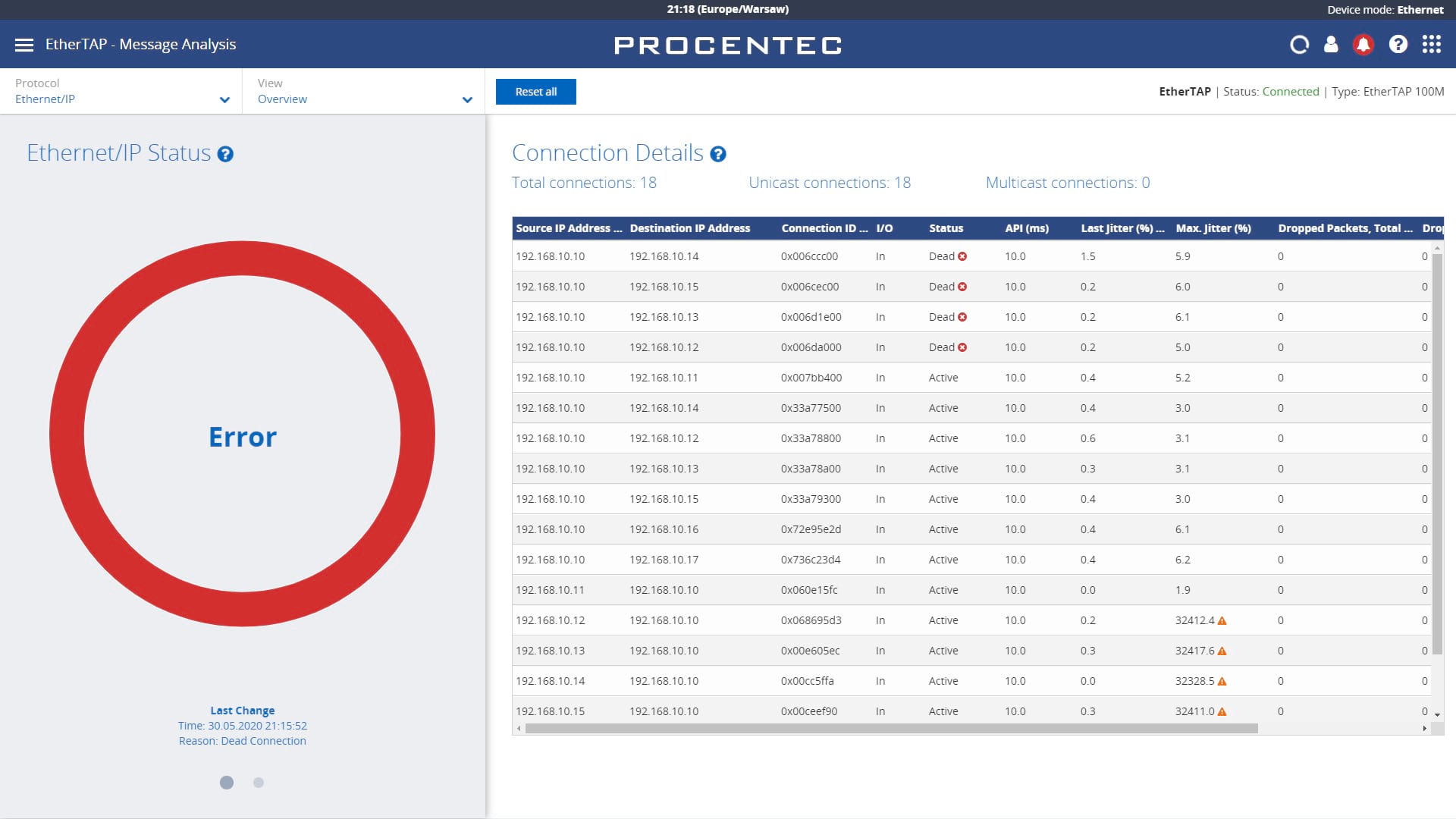

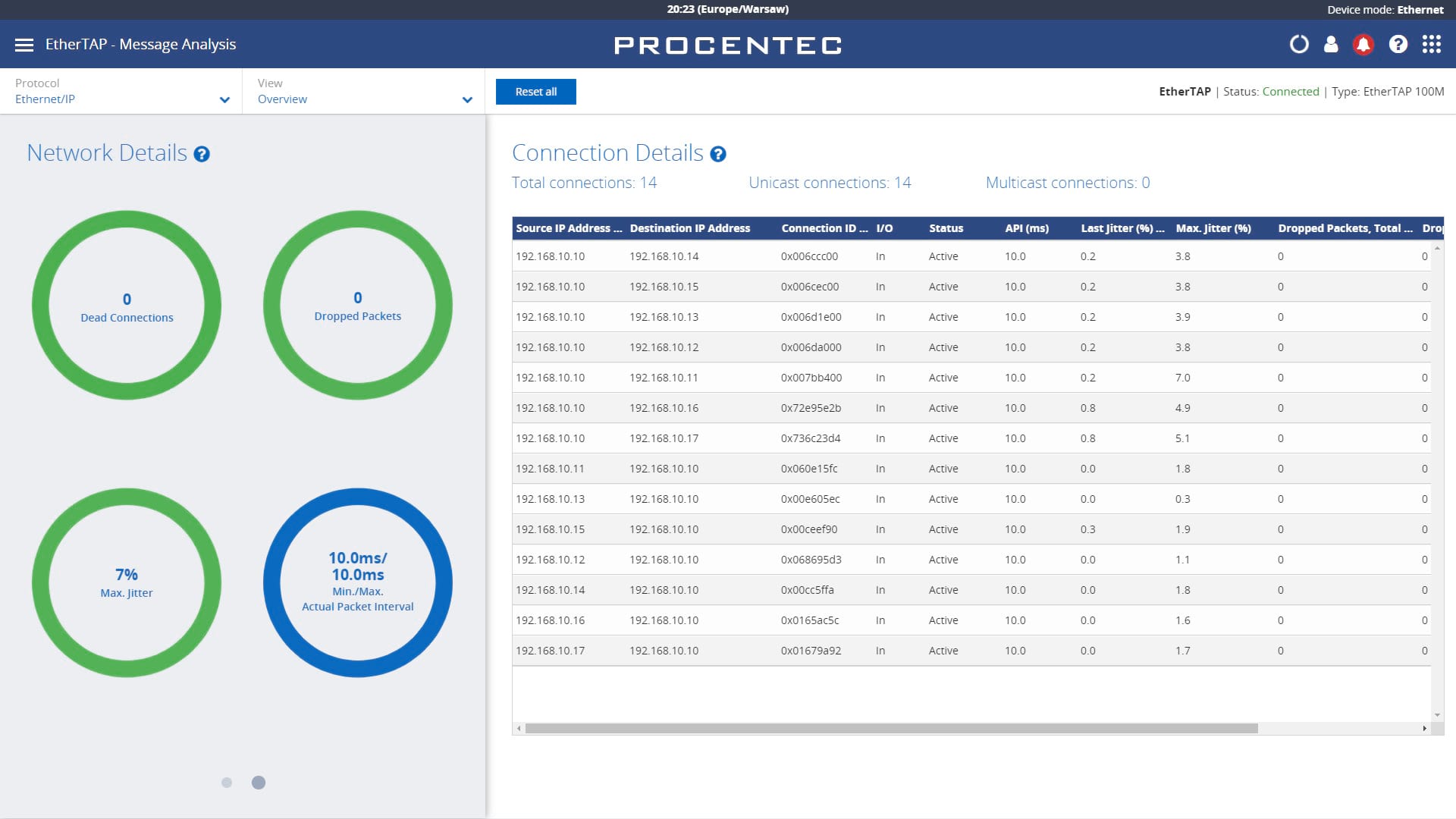

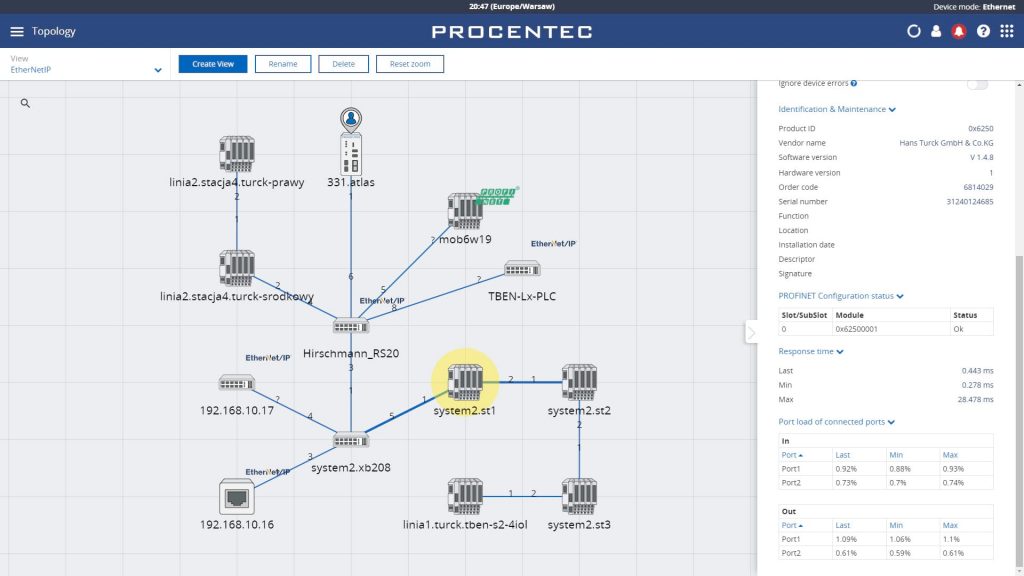

Korzystając z interfejsu EtherTAP włączonego pomiędzy stację EtherNet/IP scanner, a pierwsze urządzenie (peryferyjne lub przełącznik) PROCENTEC Atlas ma możliwość nasłuchiwania kompletnego ruchu pomiędzy sterownikiem, a innymi urządzeniami. Dzięki temu możliwe jest:

• monitorowanie aktywności połączeń komunikacyjnych
• monitorowanie cyklu wymiany danych pomiędzy urządzeniami EtherNet/IP
• monitorowanie rozbieżności cyklu wymiany danych procesowych
• detekcja zgubionych pakietów EtherNet/IP

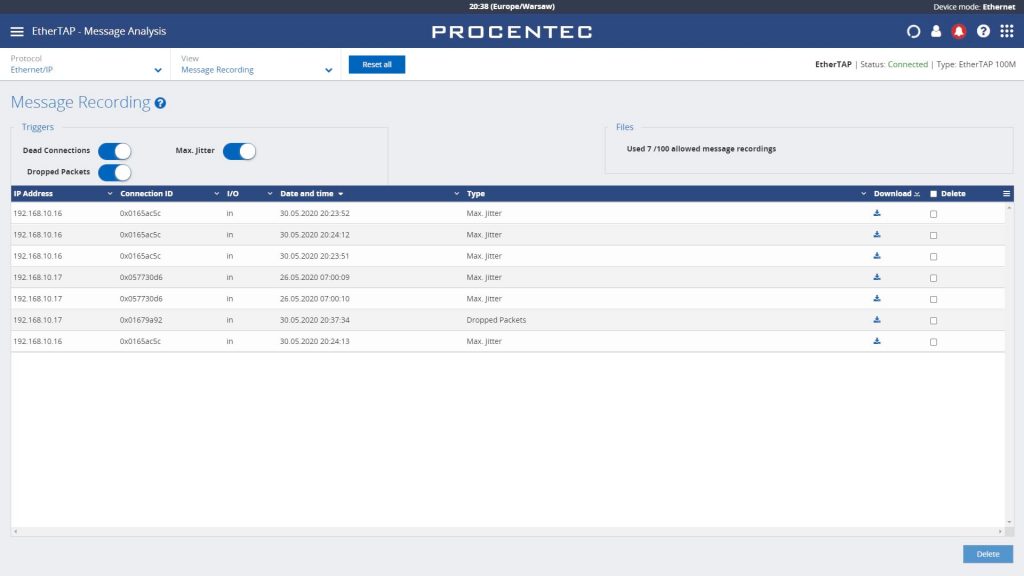

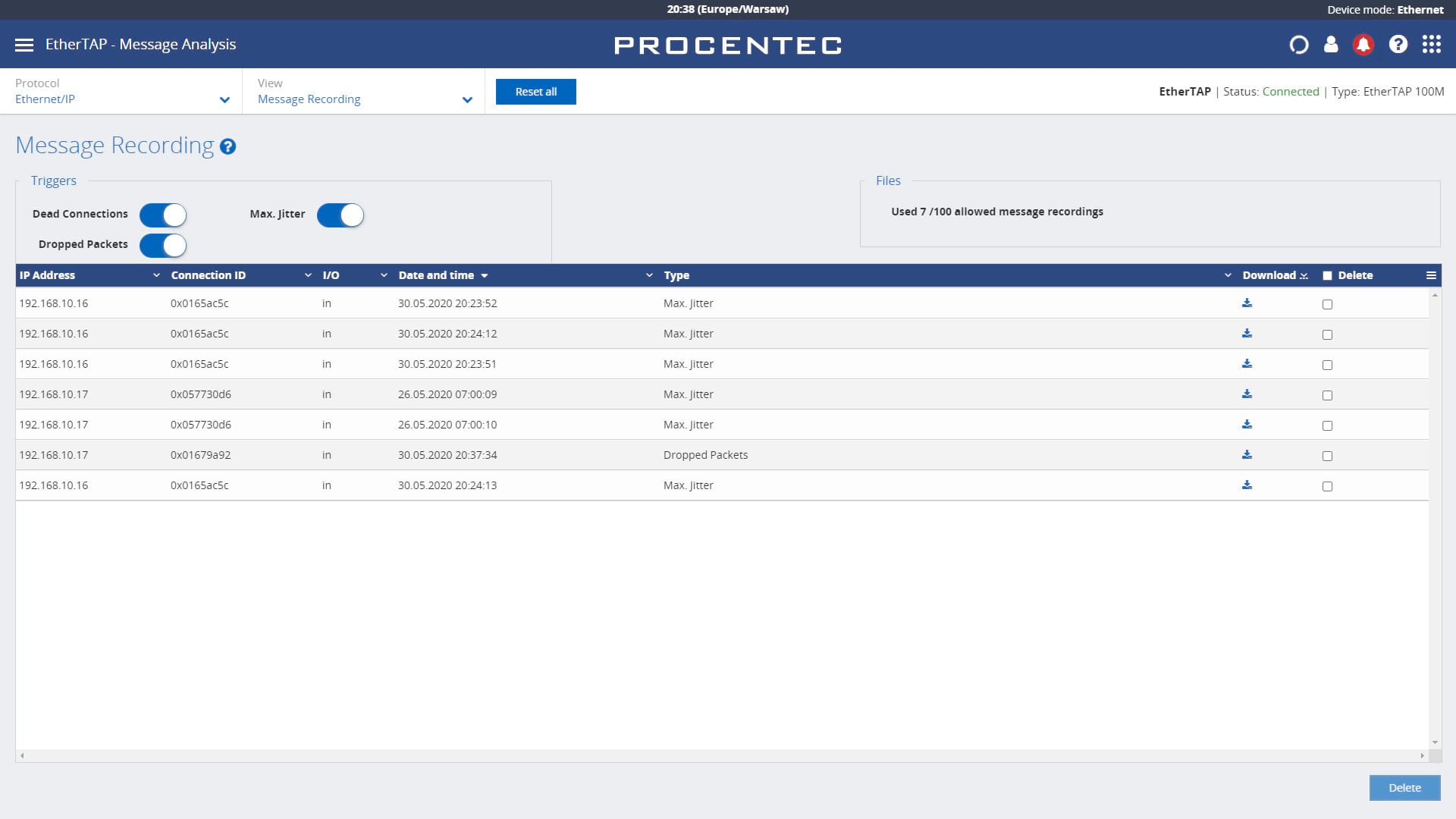

• rejestracja ruchu w sieci celem określenia możliwej przyczyny zerwania połączenia komunikacyjnego, utraty pakietów czy niestałości cyklu odświeżania danych procesowych

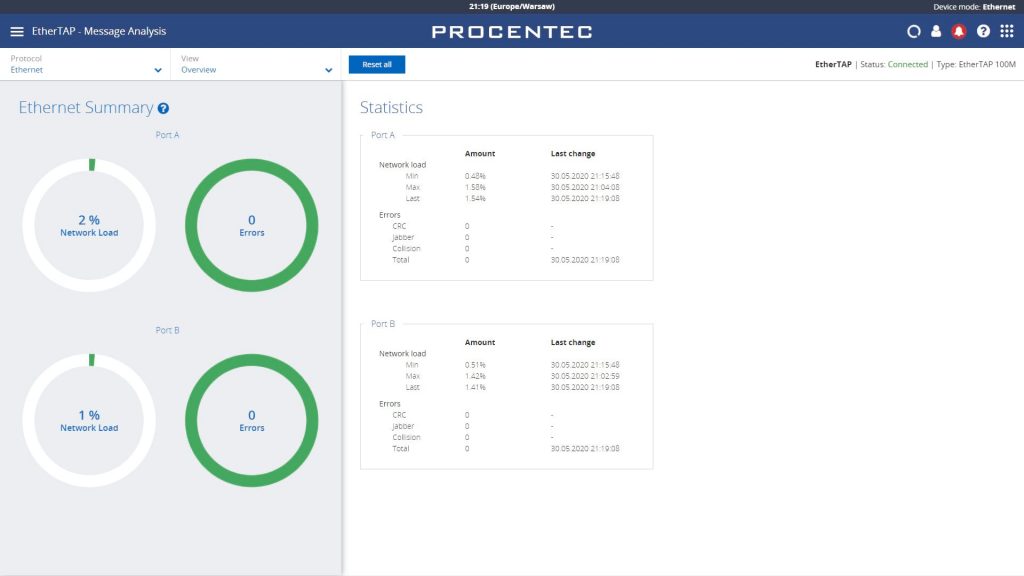

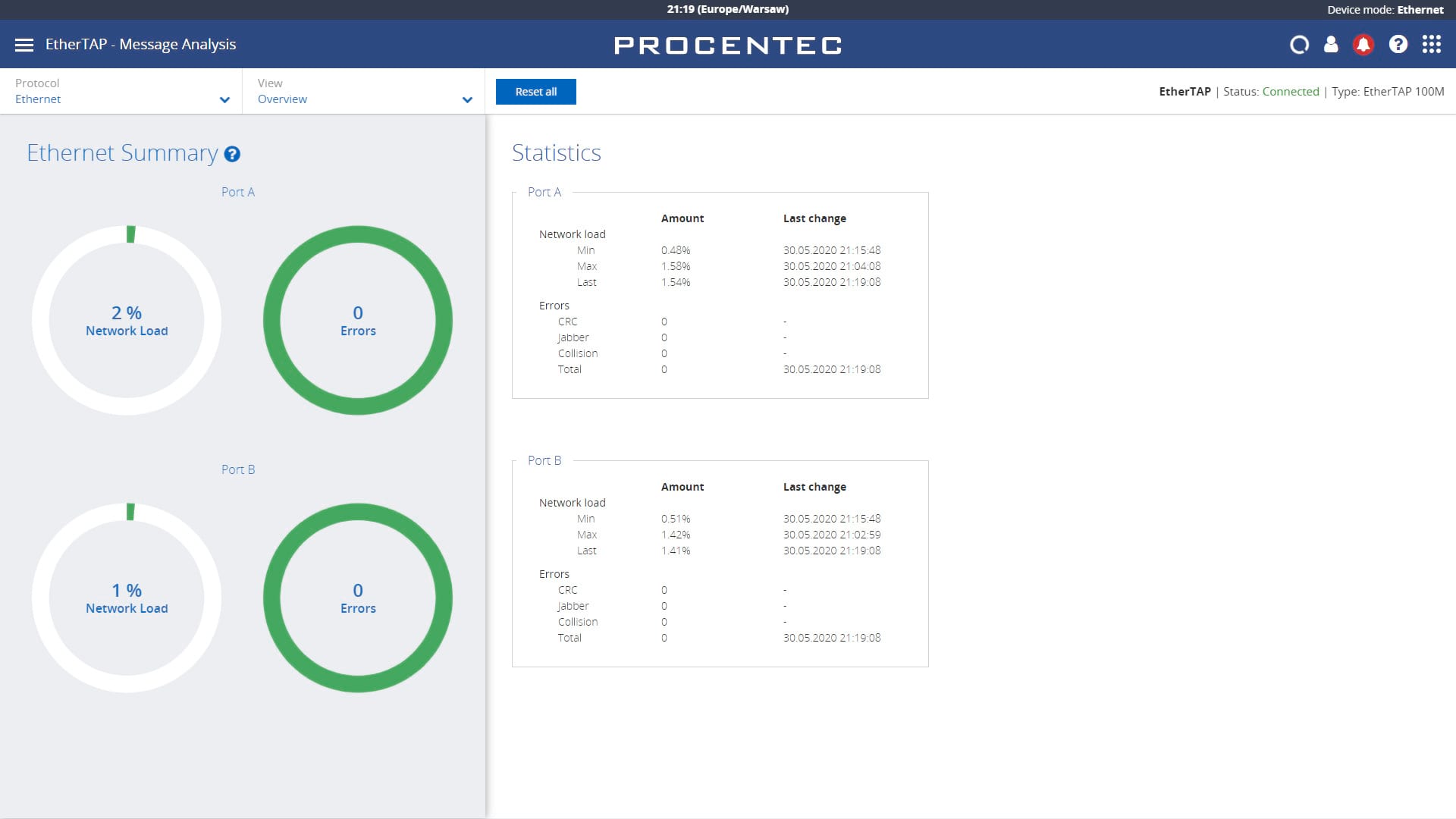

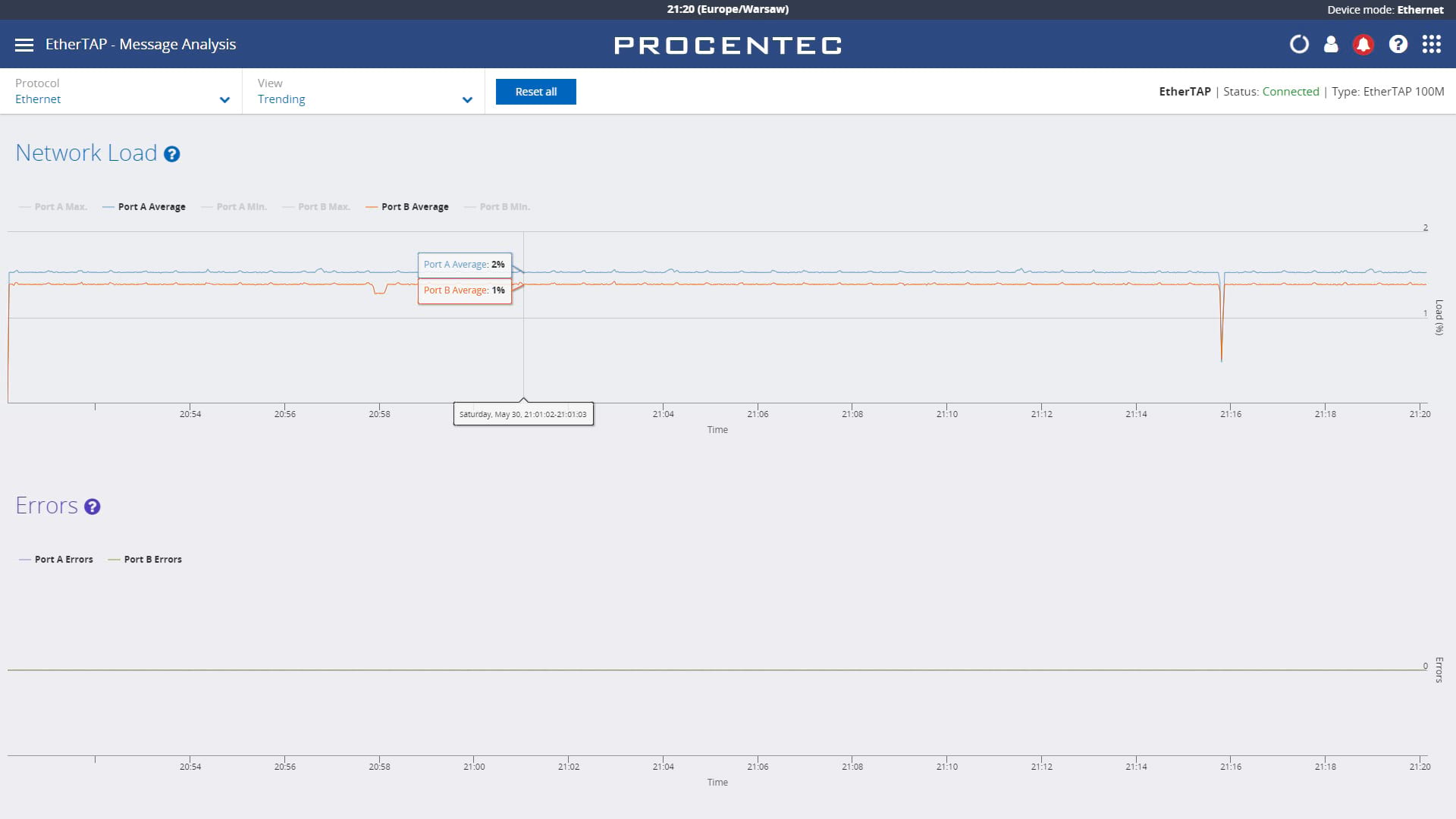

• monitorowanie obciążenia połączenia w którym nasłuchiwany jest ruch

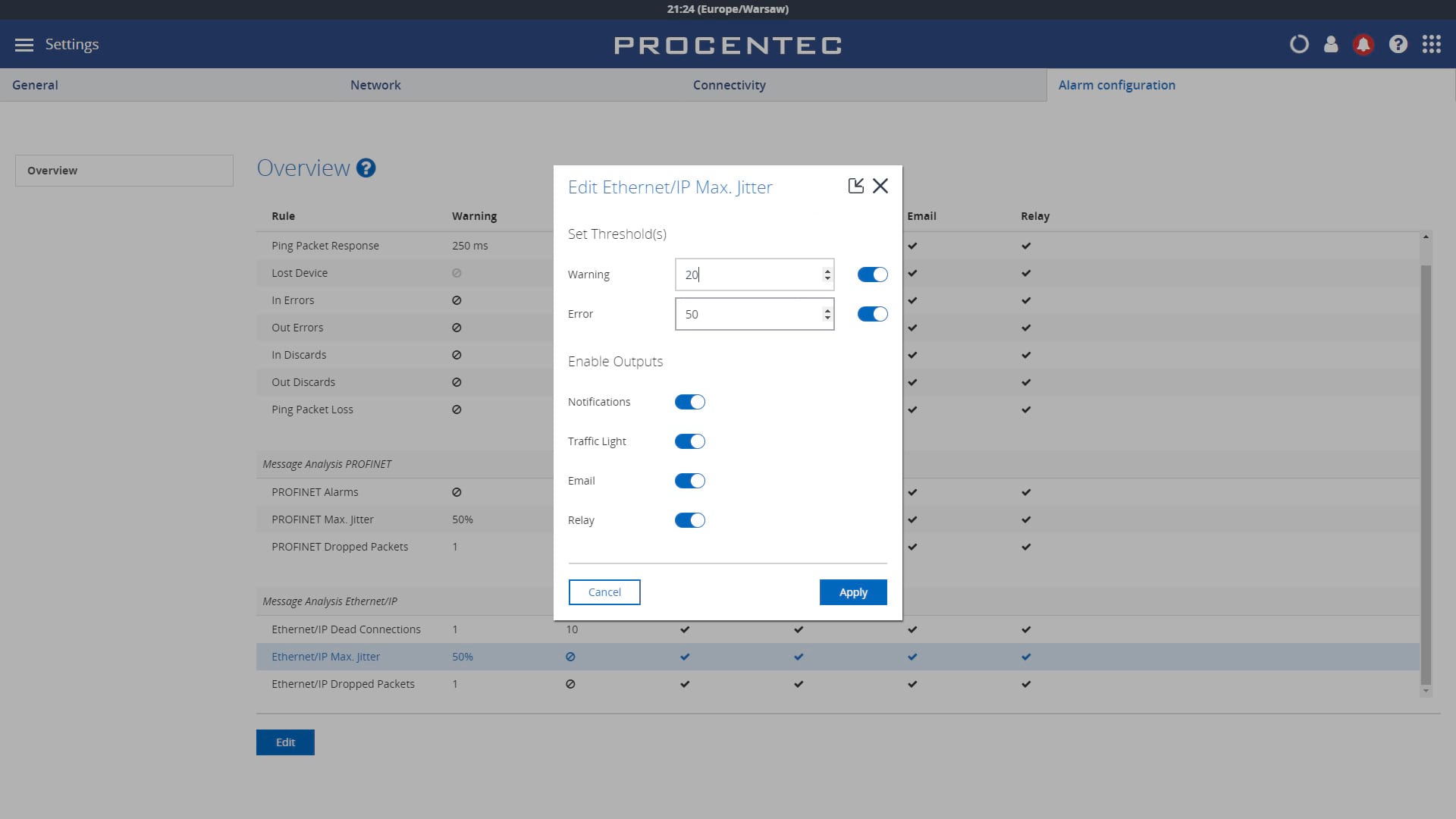

Korzyści wynikające z ciągłego monitorowania systemu EtherNet/IP

EtherNet/IP będąc podstawowym protokołem komunikacyjnym pomiędzy system sterowania, a jego peryferiami powinien pracować stabilnie, jakiekolwiek zakłócenia jego pracy zwykle skutkują zakłóceniem procesu produkcyjnego, a czasami dodatkowo generują straty w wyniku nieplanowanych, często długich przestojów produkcyjnych.

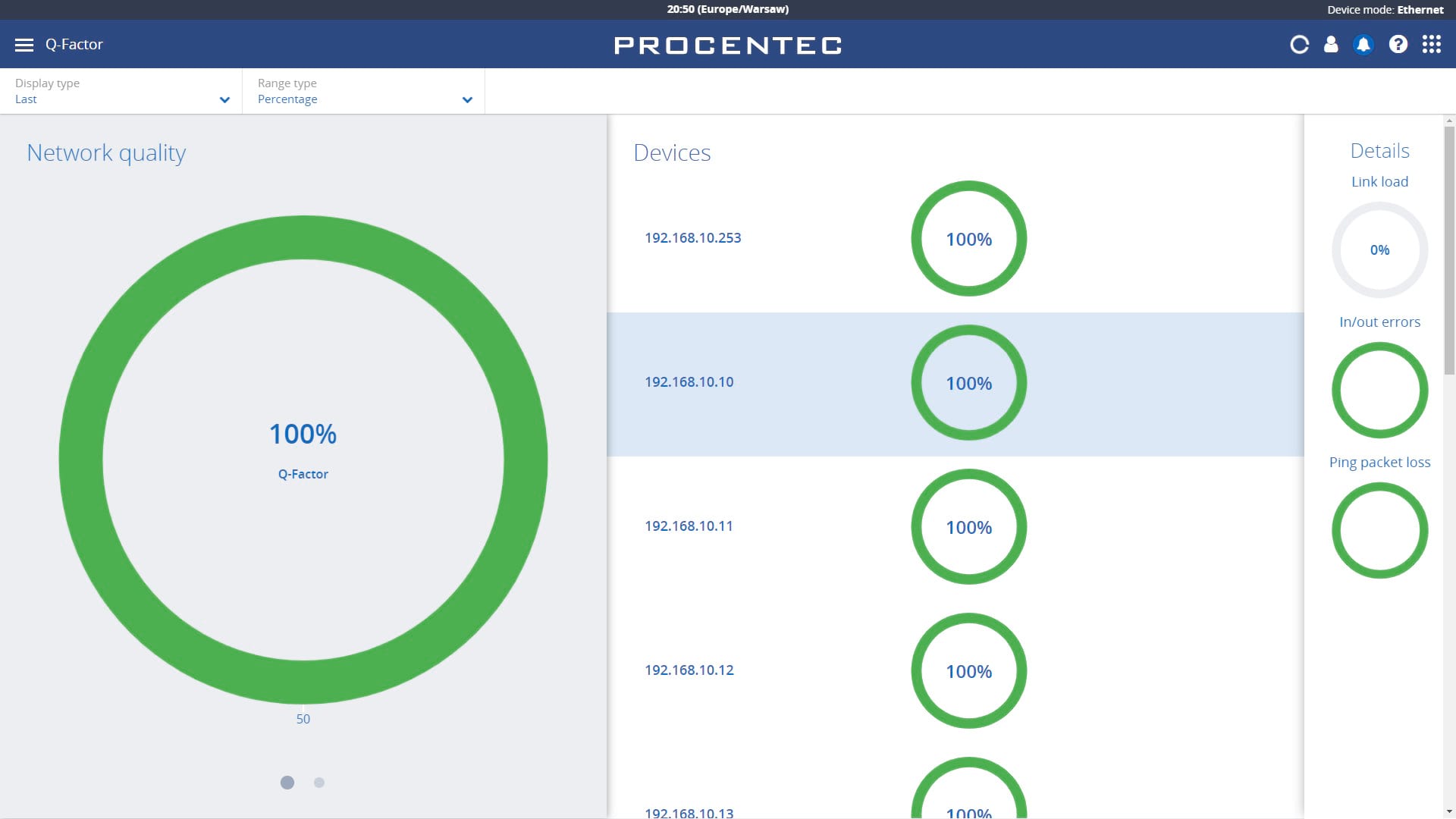

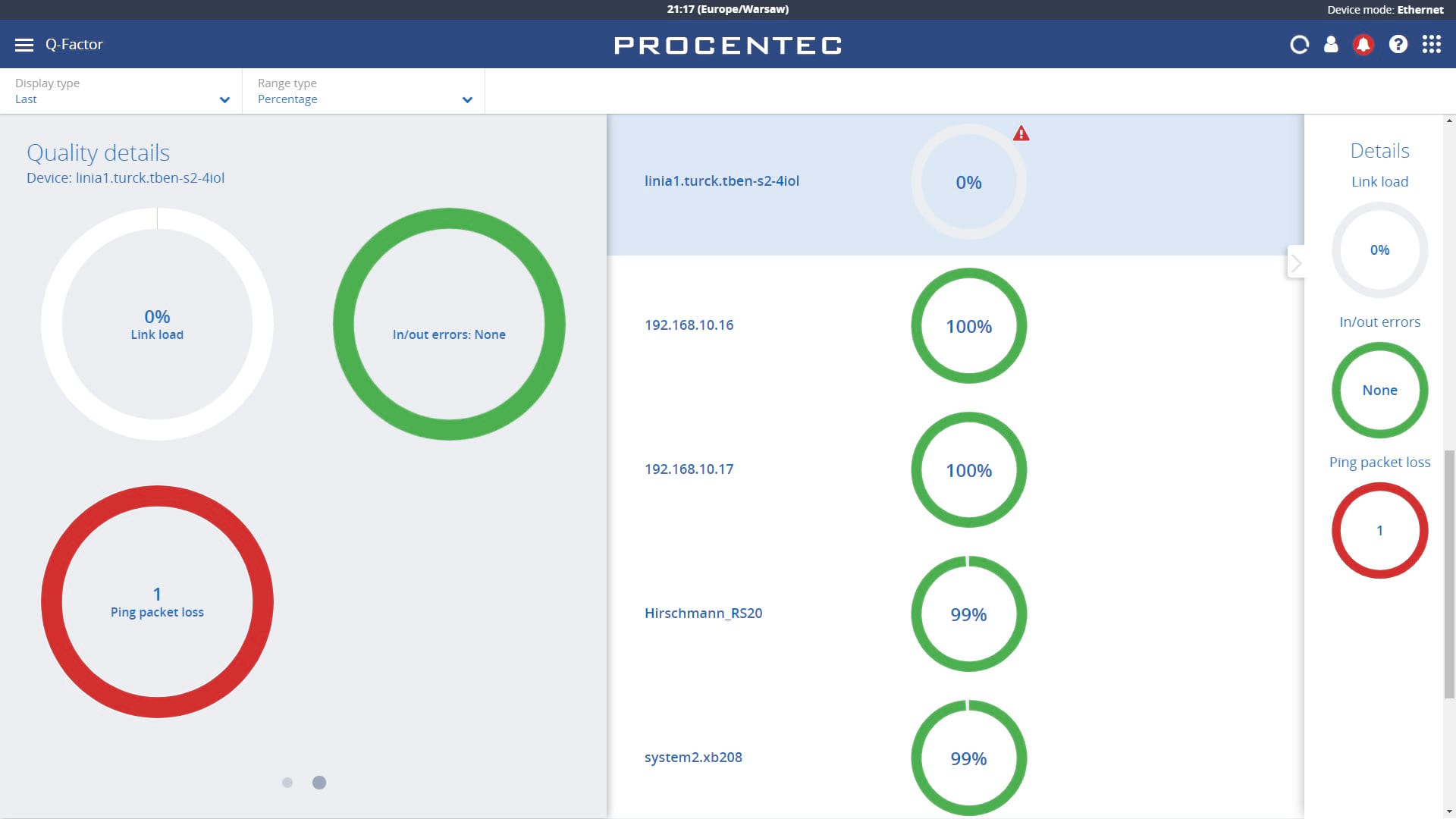

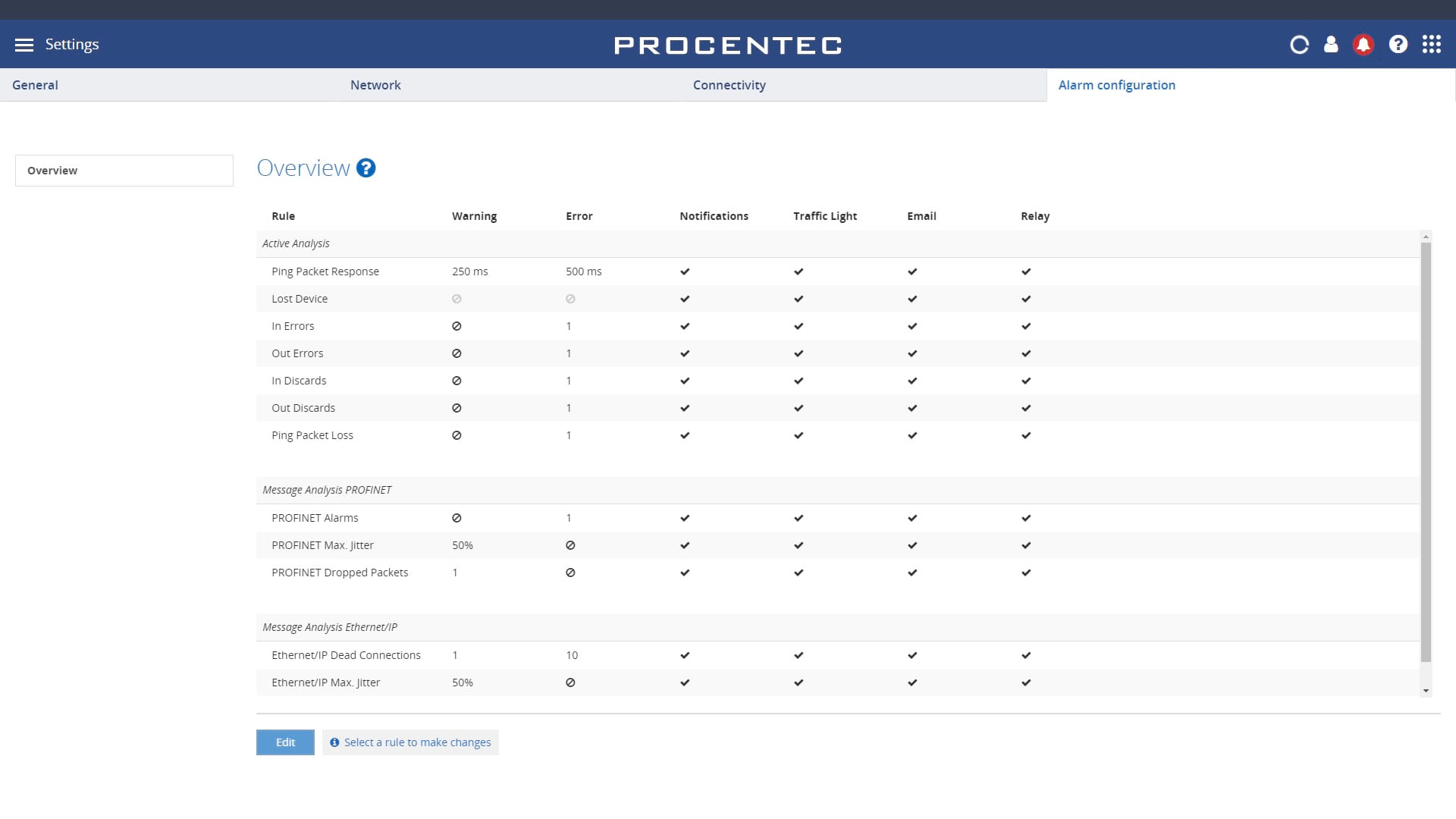

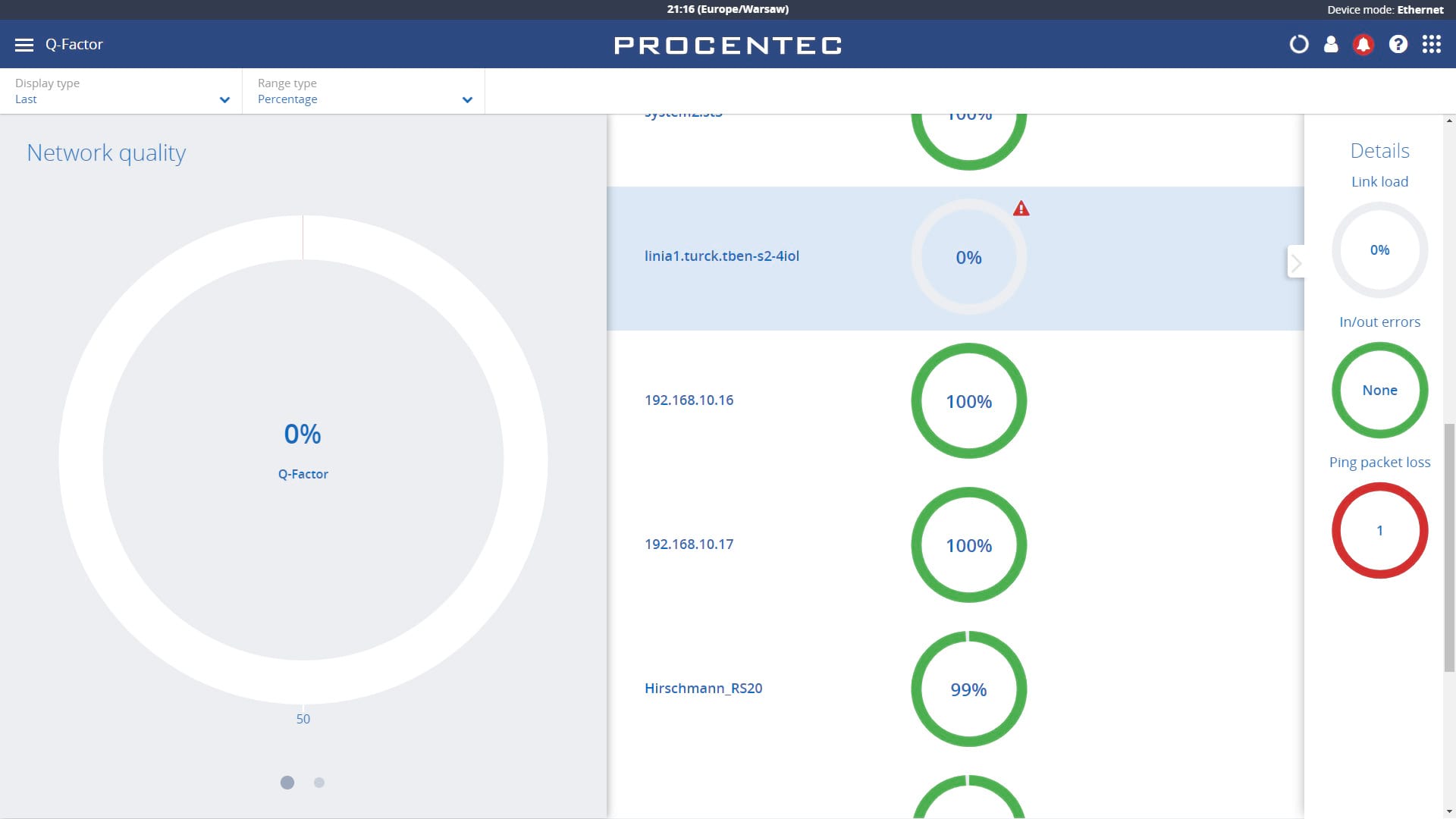

Ciągłe monitorowanie sieci pozwala na wychwycenie niekorzystnych zachowań w systemie do których z pewnością należą:

• zgubione pakiety PROFINET, które można wykryć tylko i wyłącznie analizując ruch na poziomie protokołu,
• odrzucone pakiet Ethernet w ruchu odbieranym czy wysyłanym przez port Ethernet urządzenia – statystykę taką można pozyskać dzięki aktywnemu skanowaniu sieci,

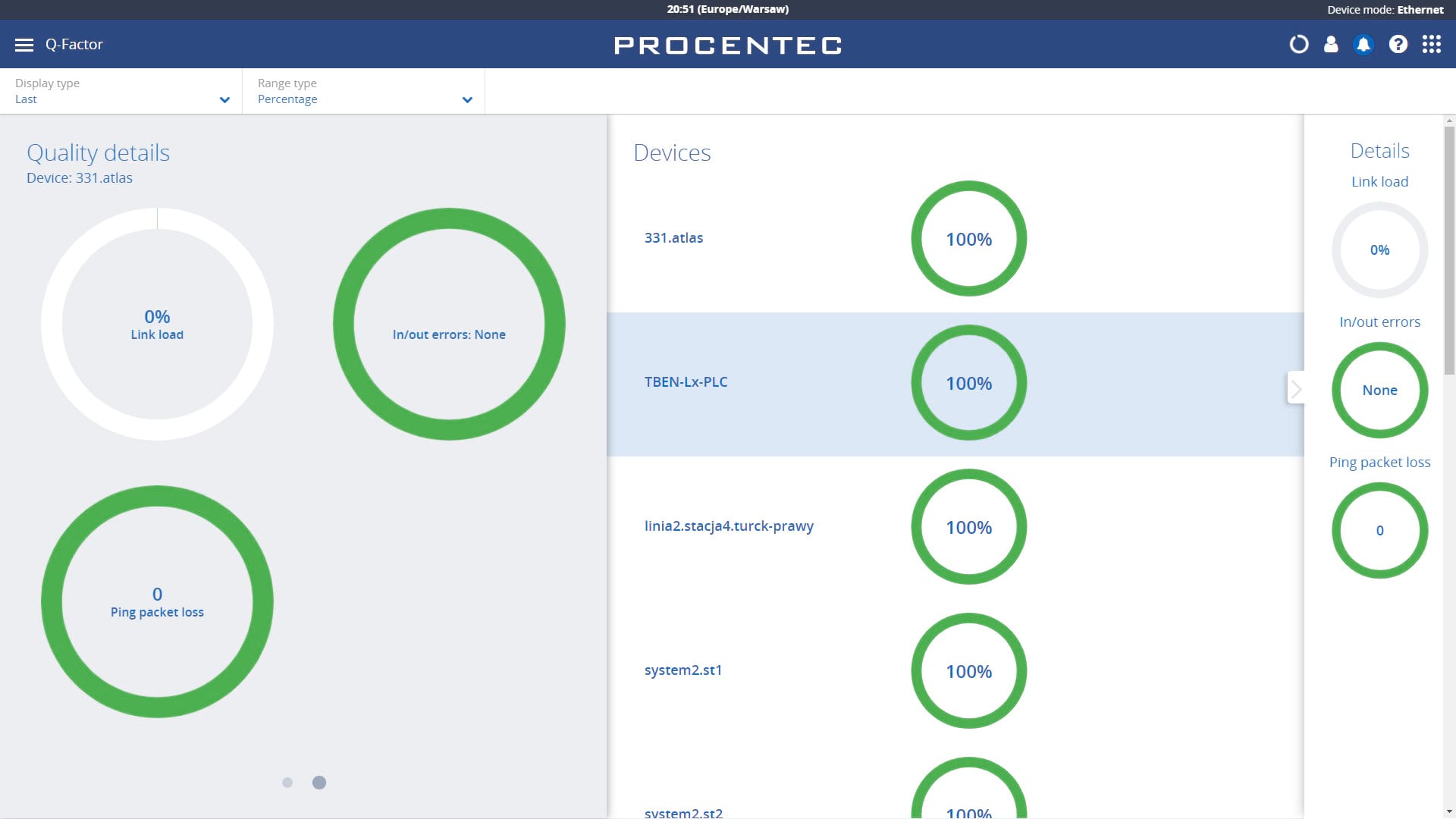

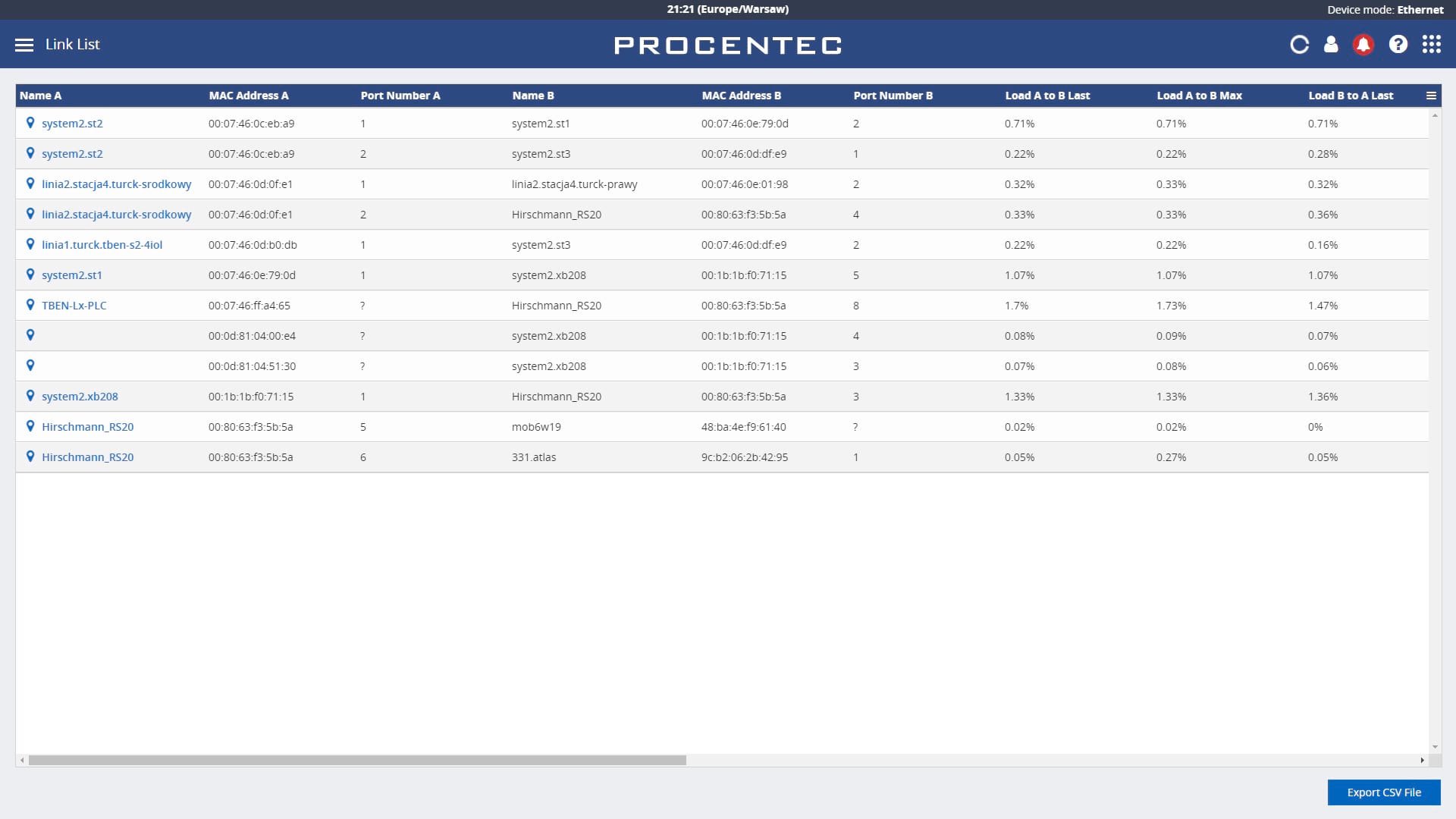

• nadmierne obciążenie portów Ethernet, które można zmierzyć i na bieżąco monitorować, dzięki nasłuchiwaniu ruchu w wybranym połączeniu przy pomocy EtherTAP lub obliczyć wartość średnią dla pozostałych portów na podstawie informacji udostępnianej przez urządzenia pozyskaną w czasie aktywnego skanowania sieci,

Dzięki monitorowaniu możliwe jest zaplanowanie działań naprawczych zanim zdarzenia te doprowadzą do zerwania komunikacji pomiędzy systemem sterowania, a jego urządzeniami peryferyjnymi.

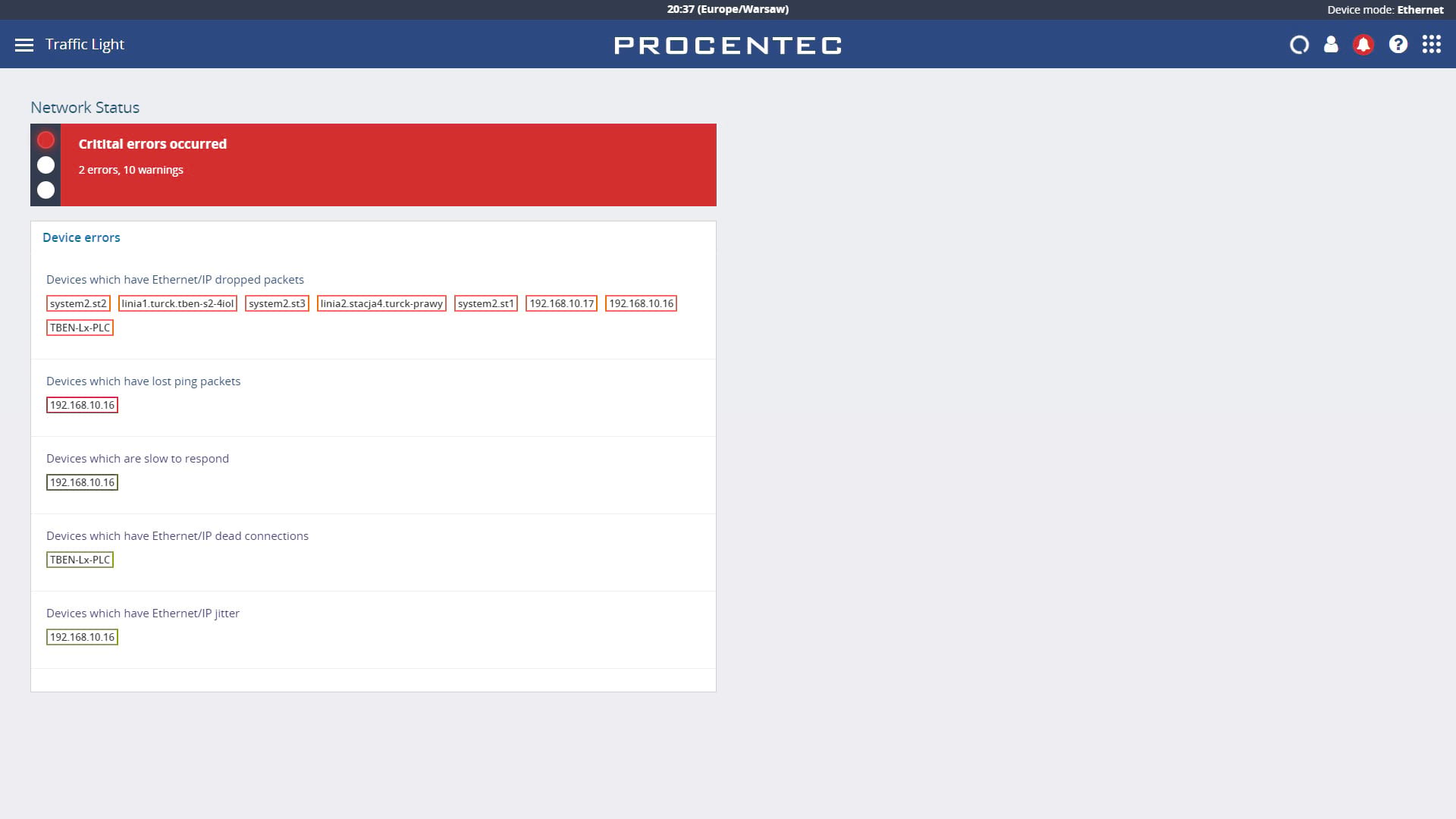

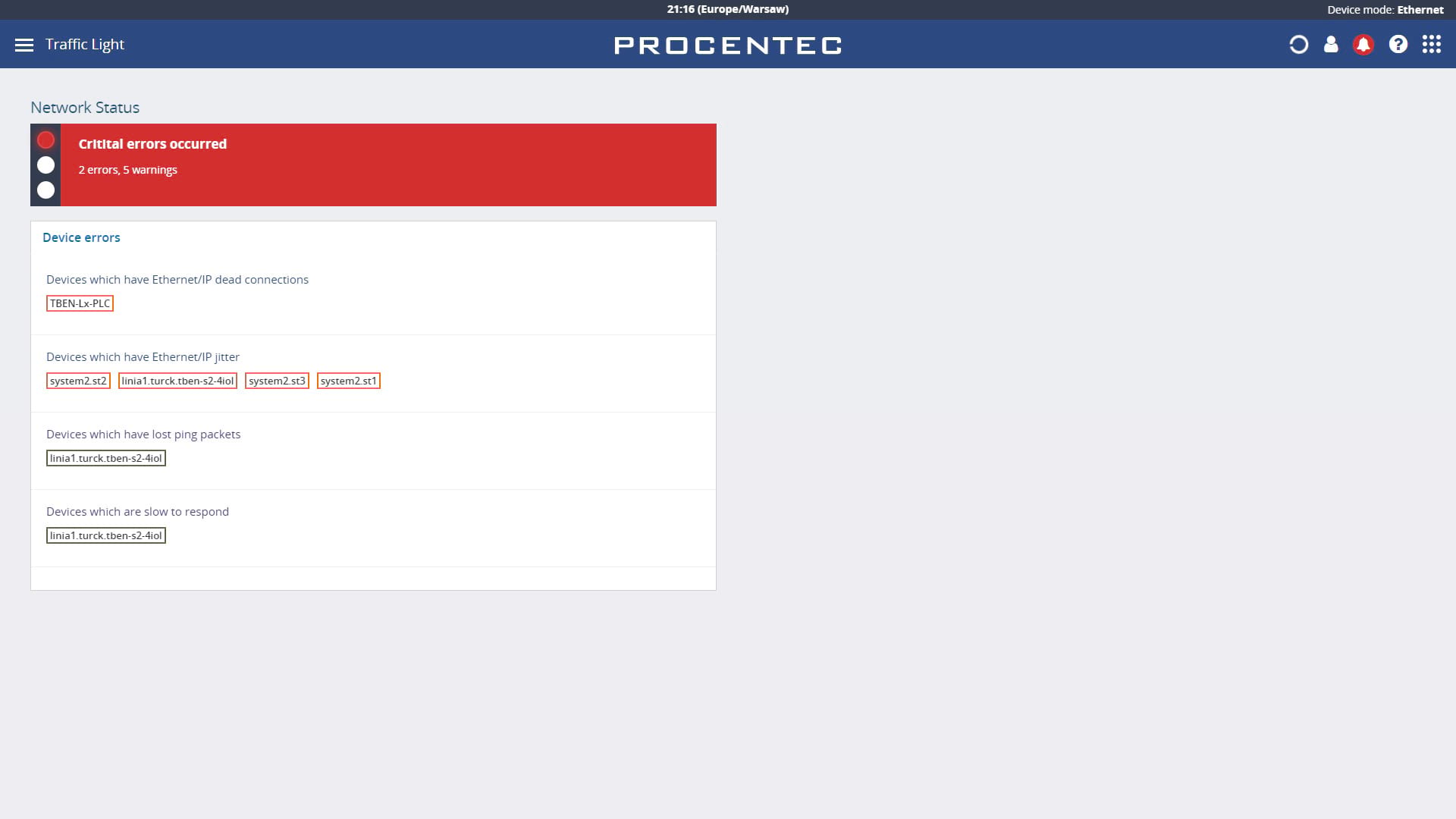

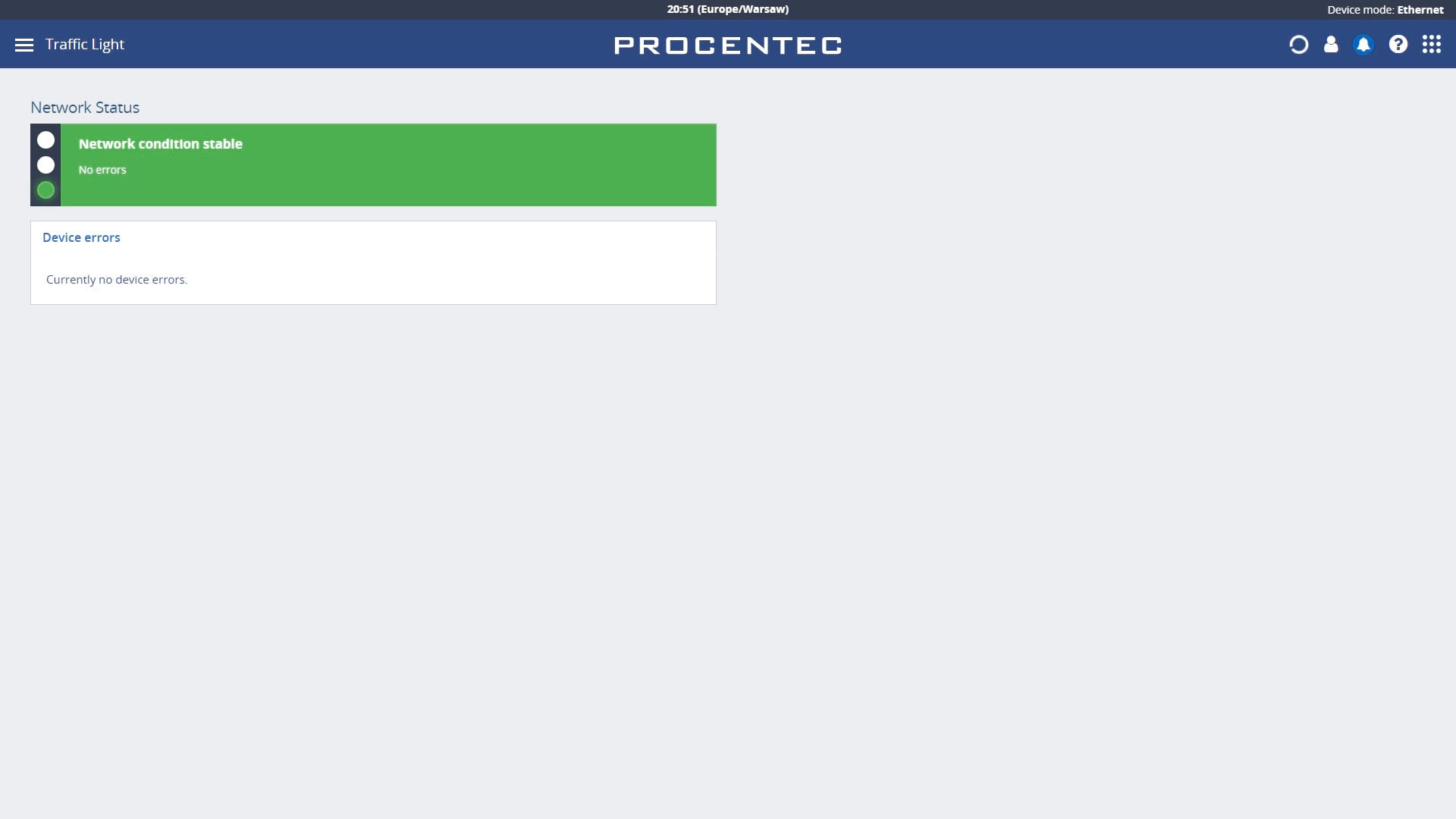

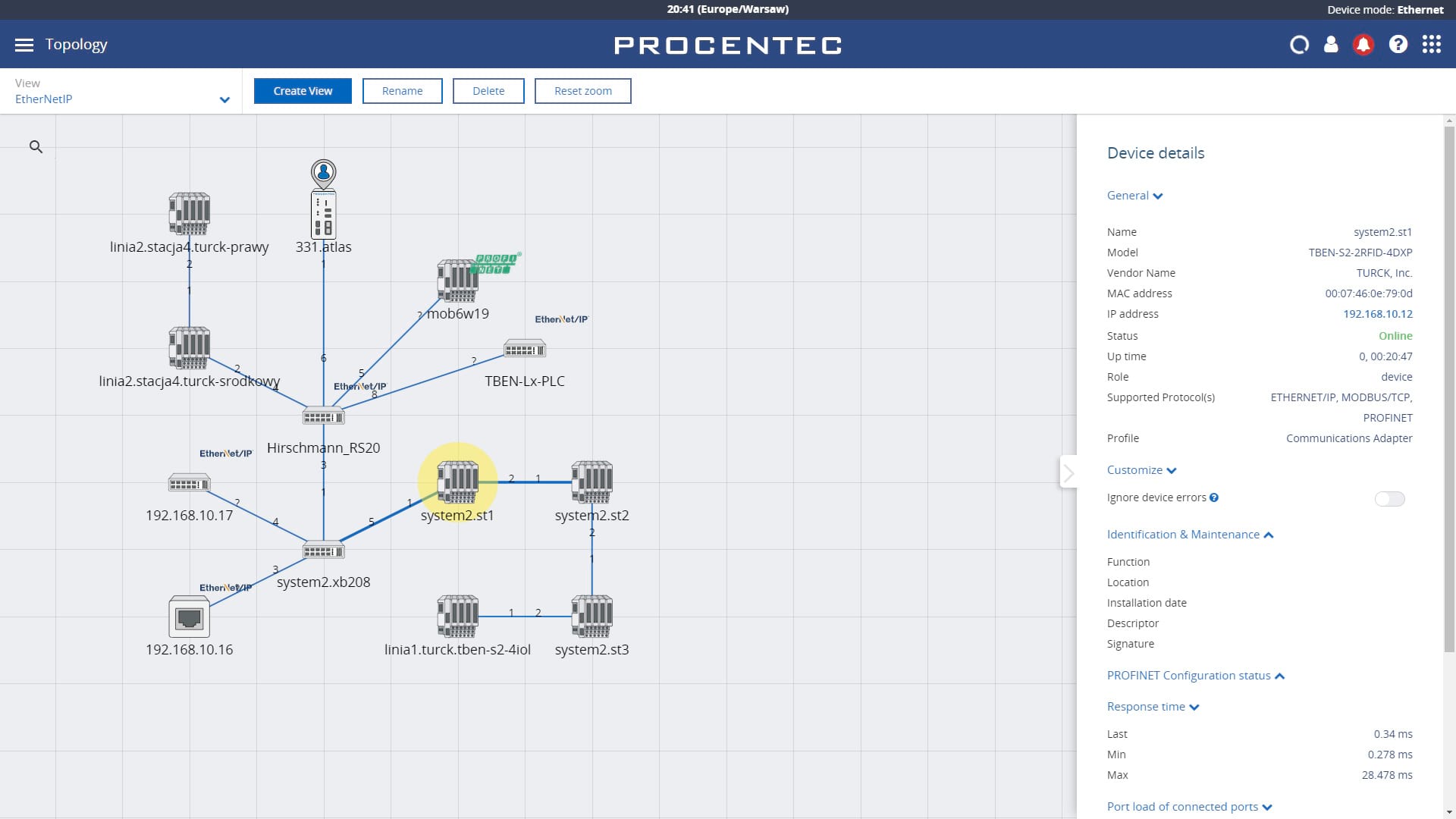

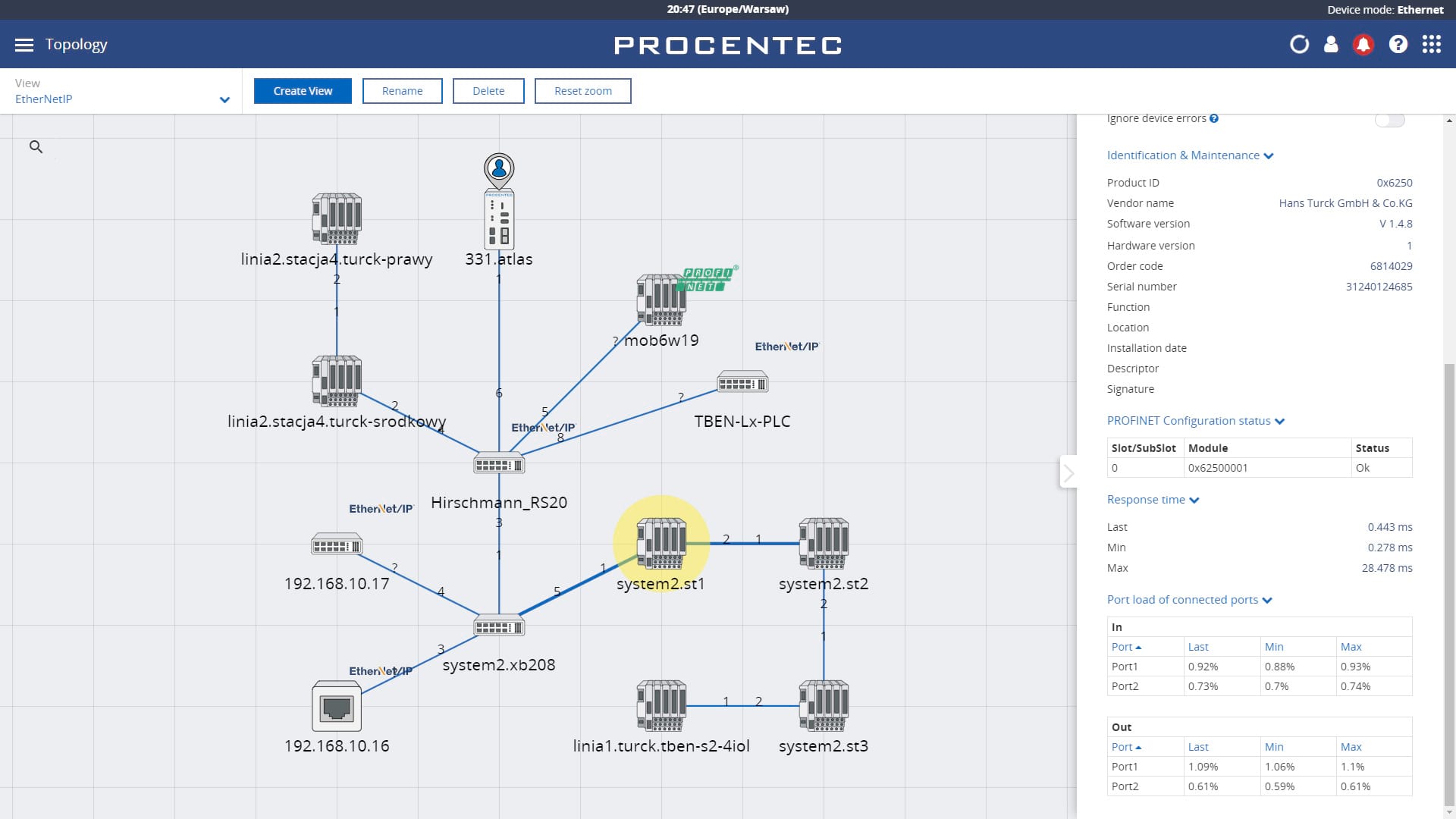

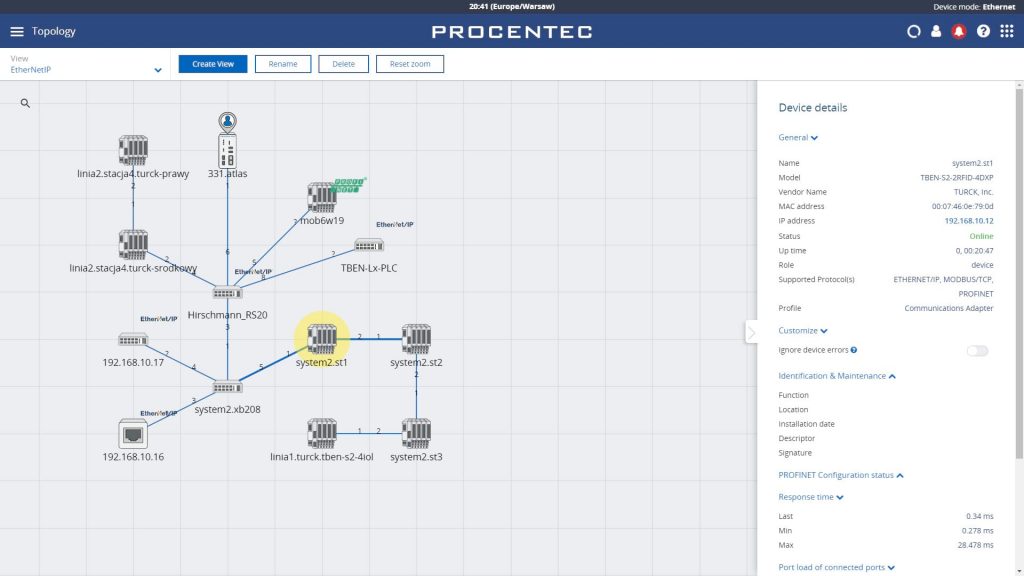

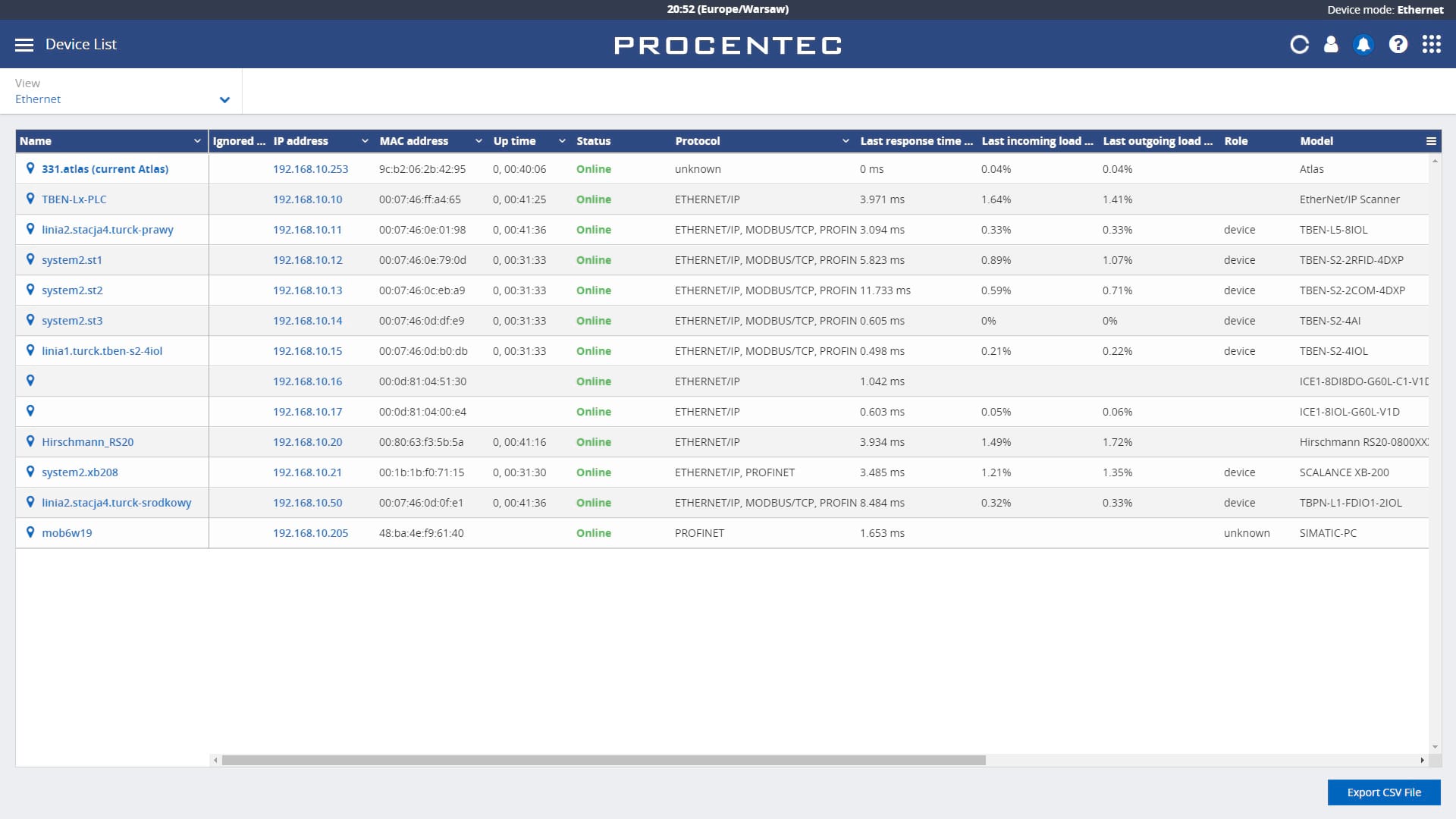

Co istotne w przypadku ATLAS: wewnętrzne oprogramowanie Osiris, udostępniające dane przez interfejs WWW cechuje duża czytelność zwracanych informacji, intuicyjny interfejs użytkownika i co najważniejsze dzięki bogatemu systemowi podpowiedzi w postaci PROCENTEC Delphi, każdy użytkownik, nawet bez doświadczenia w zakresie nadzorowania systemów EtherNet/IP może ocenić status systemu.

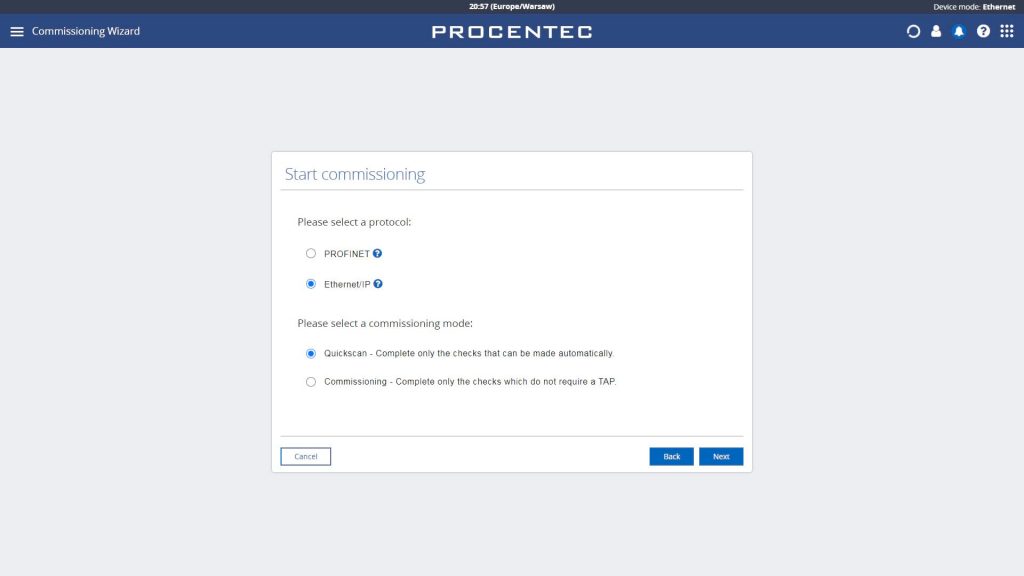

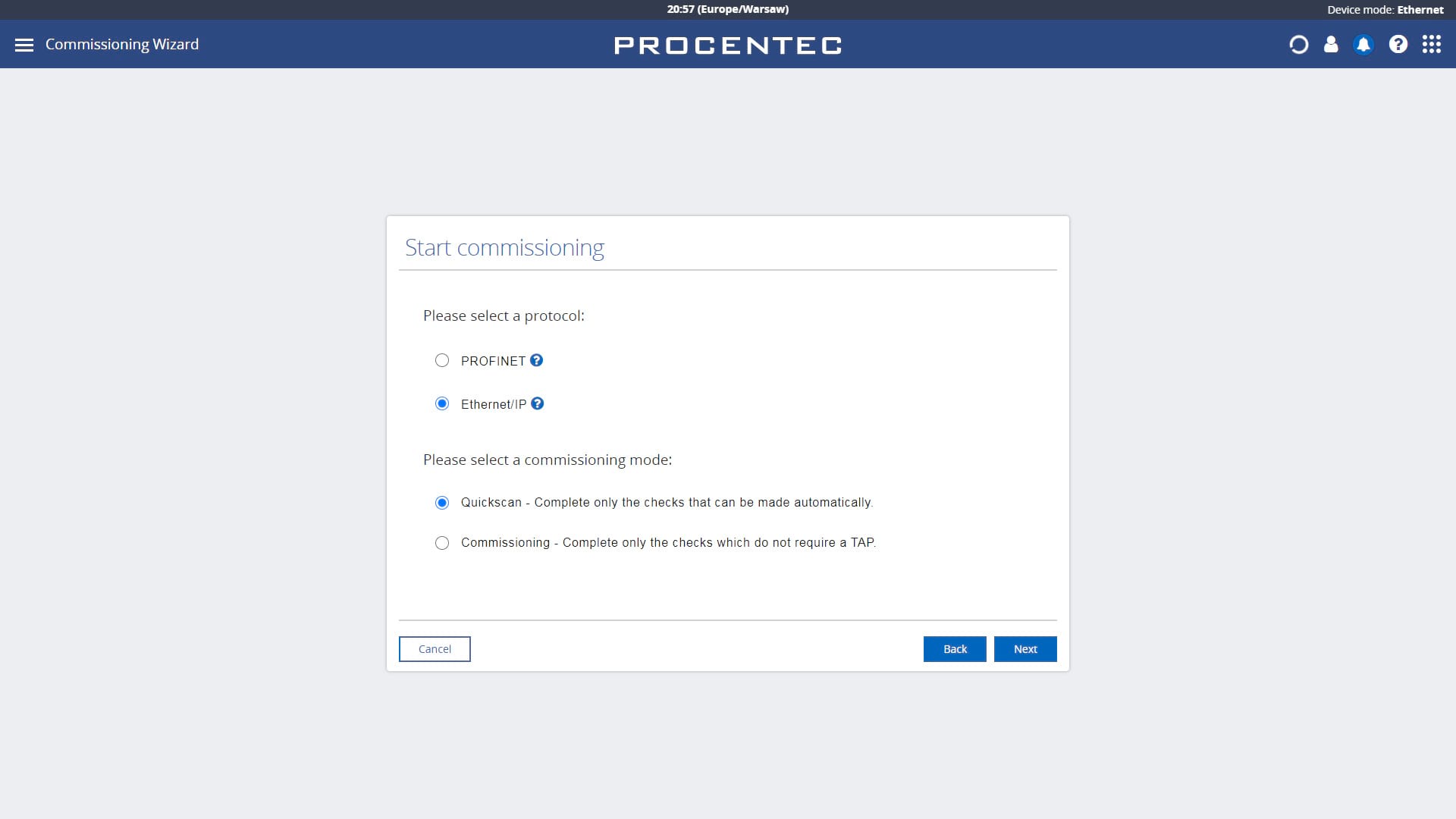

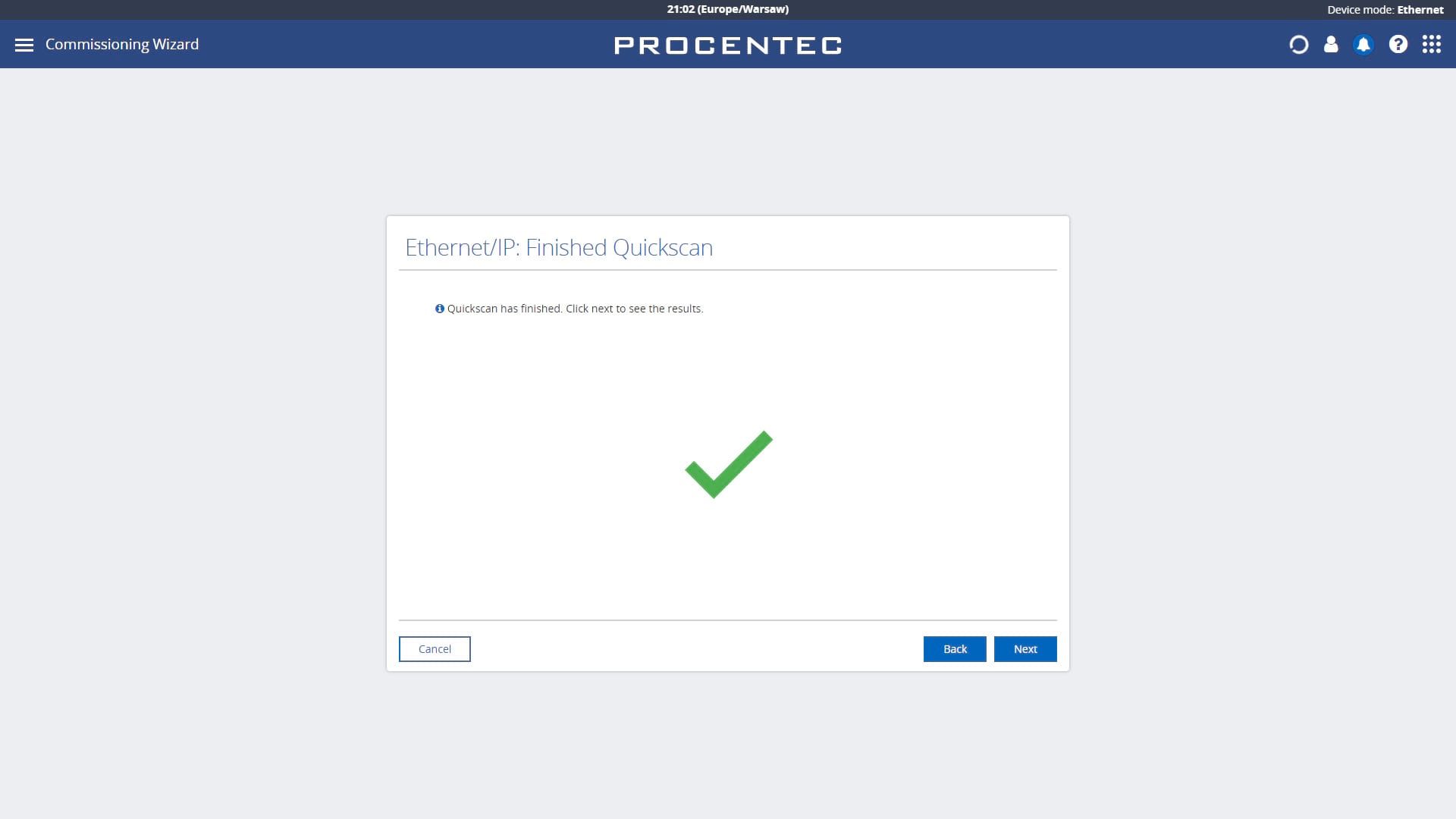

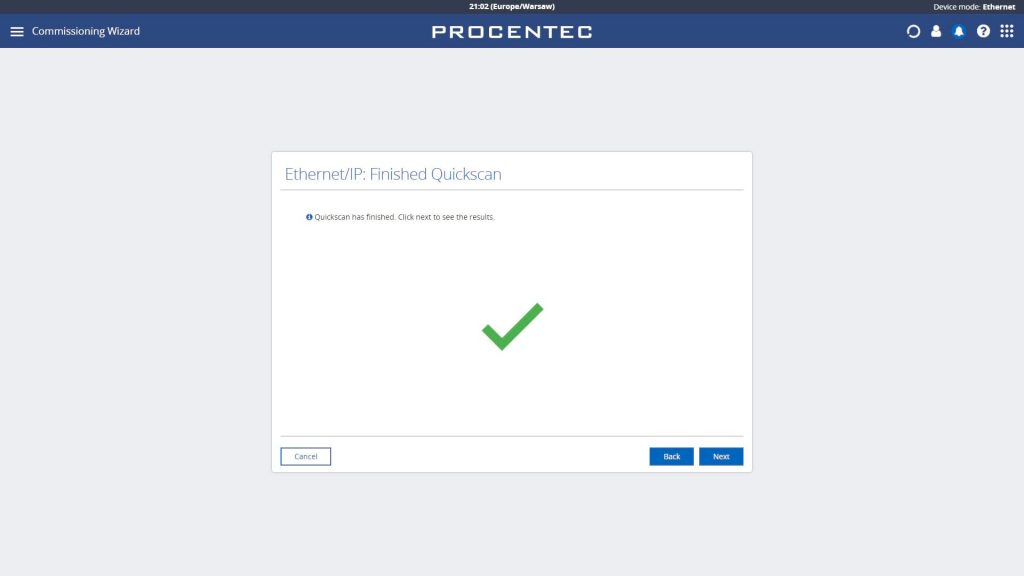

Kreator audytu dla systemu EtherNet/IP

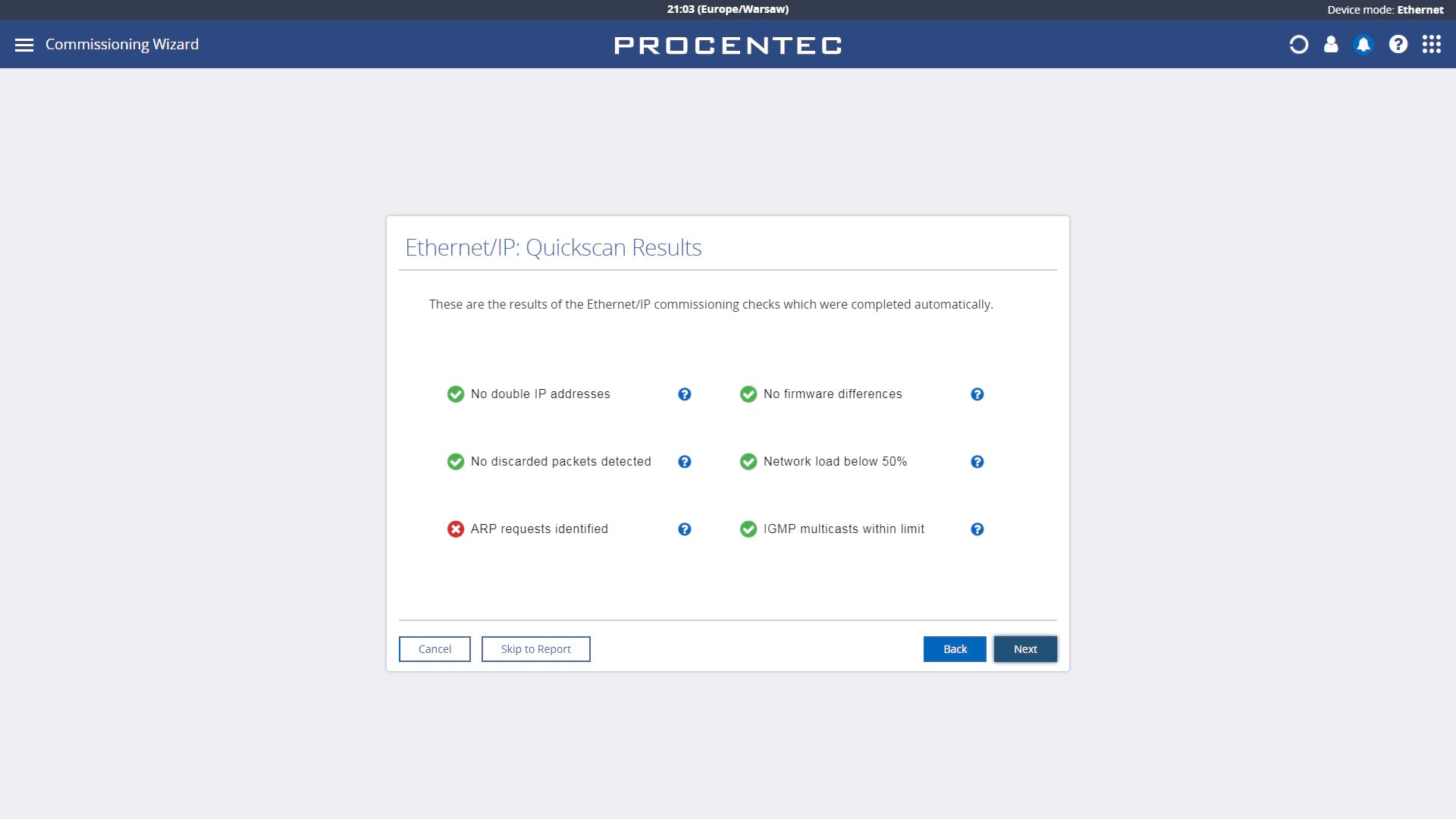

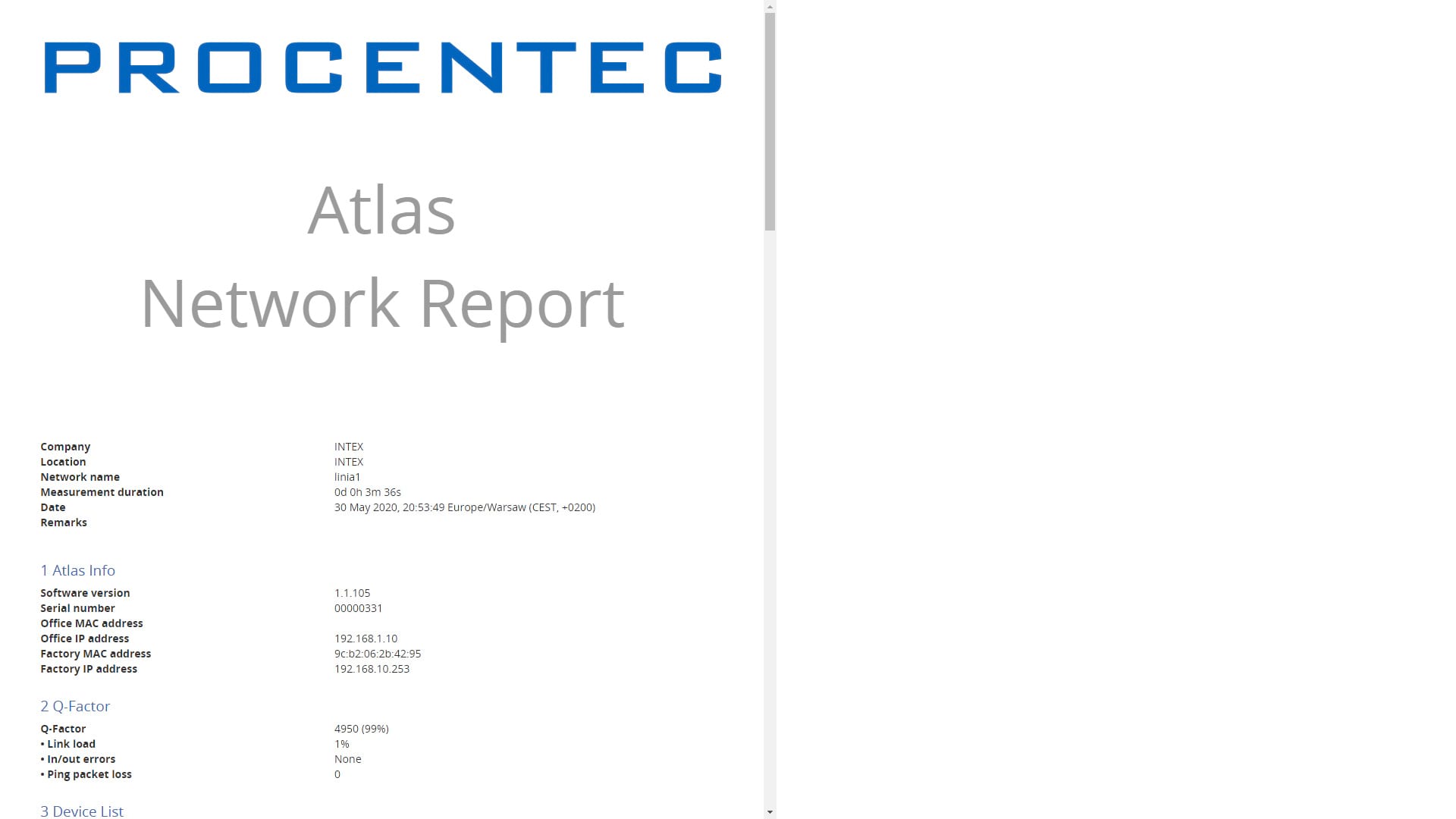

Etap przekazania systemu do eksploatacji po jego uruchomieniu powinien obejmować, poza testami funkcjonalnymi, również test systemu komunikacyjnego. PROCENTEC bazując na doświadczeniu przygotował dla oprogramowania OSIRIS, wykorzystywanego również przez ATLAS, unikalne na rynku narzędzie automatyzujące testy uruchomieniowe. Narzędzie to ma formę kreatora audyt, który wykonuje szereg zautomatyzowanych sprawdzeń, a następnie przygotowuje raport podsumowujący zebrane dane. Dzięki temu narzędziu użytkownik bez znajomości szczegółów funkcjonowania systemu EtherNet/IP może wykonać sprawdzenie systemu i przygotować raport podsumowujący.
