EasyConn 0°

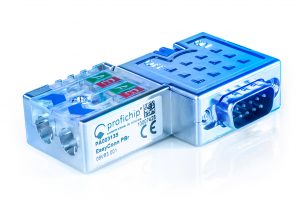

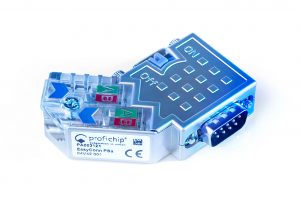

Wyrafinowany konektor PROFIBUS EasyConn 0 stopni PB dostarcza informacje diagnostyczne pozwalające na przyśpieszenie procesu uruchomienia instalacji oraz diagnostyki sieci PROFIBUS.

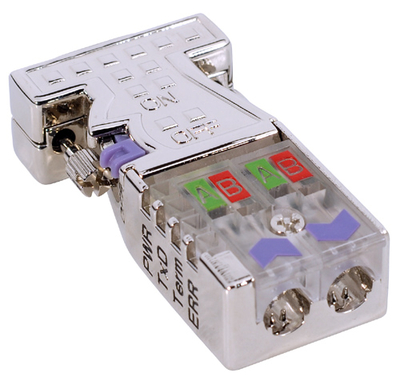

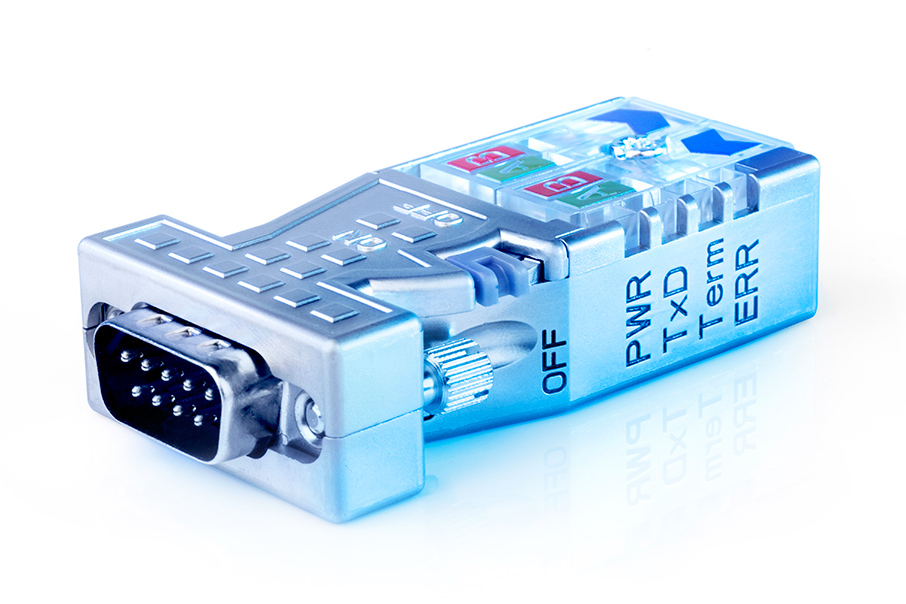

Dzięki 4 wbudowanym diodom LED widocznym z obydwu stron konektora możliwe jest uzyskanie informacji o:

• dostępnym w gniazdku napięciu zasilającym 5 V – żółta dioda PWR
• aktywności interfejsu sieciowego (wymiana danych) – zielona dioda TxD
• włączeniu terminatora w konektorze – żółta dioda Term
• niewłaściwym połączeniu, terminacji segmentu lub niewłaściwym poziomie
  sygnału – czerwona dioda ERR.

Wbudowany w konektor kontroler pracuje z prędkościami aż do 12Mbit/sek. Nawet przy tej prędkości transmisji zachowując niski pobór mocy.

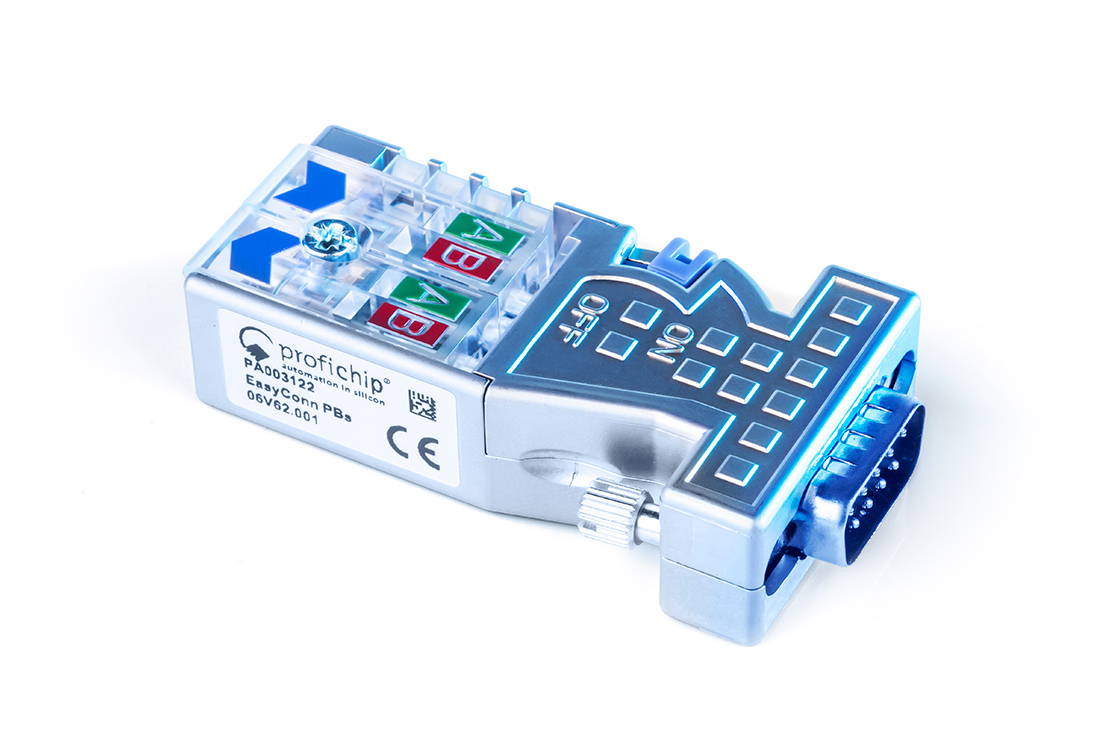

Obudowa w całości wykonana z metalu zapewnia dużą odporność na zakłócenia. Odłączalny terminator jest obsługiwany przy pomocy przełącznika znajdującego się z boku obudowy. Dzięki temu możliwe jest testowanie komunikacji bez konieczności wyjmowania konektora lub kabla. Wprowadzenie kabla do konektora wykonane jest z przeźroczystego materiału pozwalając na sprawdzenie poprawności zainstalowania kabla (korelacja kolorów żył z oznaczeniem na konektorze). Konektor jest wyposażony w noże nacinające oponę żył kabla pozwalające w maksymalny sposób skrócić czas potrzebny na zarobienie kabla.

Podłączanie kabla do konektora – film instruktażowy
