Innowacyjne konektory dla sieci PROFIBUS DP
Co roku kilka milionów urządzeń PROFIBUS instalowanych jest w różnego rodzaju aplikacjach. Urządzenia te są coraz bardziej rozbudowane i cechuje je coraz większa inteligencja. Podobna sytuacja ma miejsce w przypadku konektorów, lata doświadczeń zdobyte w czasie eksploatacji, audytów oraz diagnostyki systemów PROFIBUS pozwoliły na zaprojektowanie konektora, który spełni wysokie wymagania w zakresie jakości oraz niezawodności. Konektor, który zwykle traktowany jest jako prosty, pasywny element w dużej mierze może mieć wpływ na stabilność komunikacji oraz odporność systemu PROFIBUS na procesy starzenia. Niezawodność oraz stabilność i pewność połączenia to podstawowe kryteria jakimi należy kierować się w czasie wyboru właściwego konektora. Lata doświadczeń w zakresie PROFIBUS pozwoliły PROCENTEC zaprojektować konektor, który spełnia najwyższe kryteria jakościowe, a jednocześnie zapewnia szereg unikalnych cech.

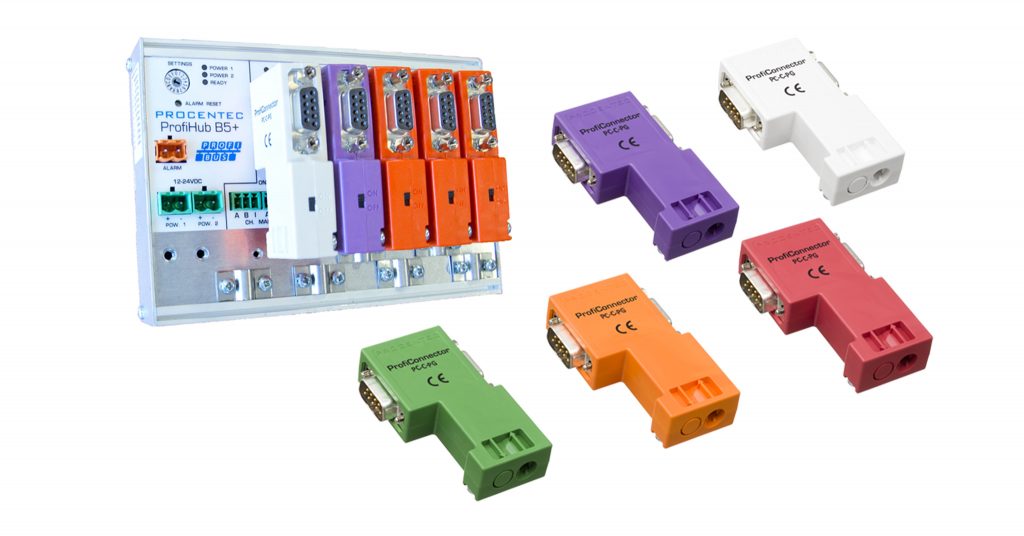

ProfiConnector dostępny jest w 5 kolorach dzięki czemu pozwala na wizualną identyfikację segmentów czy też sieci PROFIBUS.
Kabel PROFIBUS w konektorze dołączany jest do zacisków śrubowych lub sprężynowych gwarantujących długookresową stabilność połączenia.
Konektory wyposażone są w terminator, który użytkownik może w razie potrzeby aktywować oraz indukcyjności, których celem jest eliminacja odbić jakie mogą powstawać w konektorze. W laboratorium testowym PROFIBUS potwierdza została jakość konektorów pod kątem skuteczności tłumienia odbić oraz pracy z najwyższymi prędkościami transmisji. Uzyskane wyniki pozwalają stwierdzić, że ProfiConnector doskonale nadaje się do pracy w systemach PROFIBUS pracujących z najwyższymi prędkościami transmisji i gwarantuje dostarczenie informacji z jednego punktu sieci do innego, nawet wtedy kiedy wykorzystywane są kable o maksymalnych dopuszczalnych długościach.
Optymalizacja procesu produkcyjnego pozwoliła obniżyć koszty produkcji dzięki czemu ProfiConnector jest atrakcyjną alternatywą dla dostępnych na rynku konektorów.
Więcej informacji znajdziecie klikając tutaj.
Pliki do pobrania:

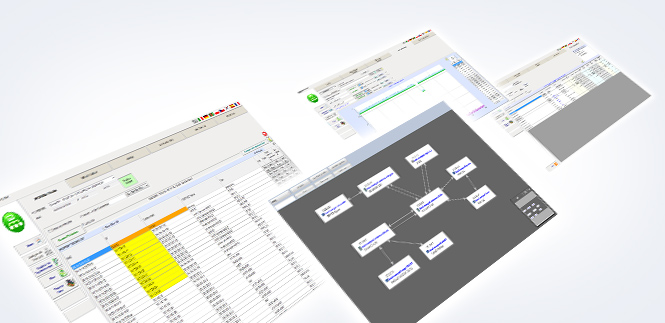

PNT – PN Tool – narzędzie do diagnostyki i walidacji sieci PROFINET
PNT – PN Tool pozwala na kompleksową diagnostykę sieci PROFINET w celu lokalizacji źródła błędów lub oceny stabilności komunikacji.
Wykorzystując interfejs Ethernet komputera podłączony do wolnego portu przełącznika w sieci Ethernet aplikacja PNT- PN Tool w trybie aktywnym wyszukuje w sieci urządzenia oraz odczytuje z nich informacje. Udostępniane informacje to m.in. lista wykrytych urządzeń, ich konfiguracja, obciążenie portów komunikacyjnych, liczba błędów wykrytych na poszczególnych portach, odczyt i prezentacja informacji o wykrytej topologii systemu wraz z długościami kabli oraz zapasem mocy w przypadku połączeń światłowodowych.
Rejestracja ruchu odbieranego na wybranym interfejsie Ethernet komputera w trybie pasywnym pozwala na szczegółową analizę na poziomie protokołu PROFINET celem wychwycenia sytuacji nietypowych oraz ocenę stabilności komunikacji. Preferowany w tym zastosowaniu jest interfejs typu sumujący TAP (np. ProfiShark100M) ponieważ umożliwia on podsłuchanie pełnego ruchu w wybranej linii Ethernet.
Więcej informacji znajdą Państwo w dziale produktowym.
Bezpłatne narzędzie do konfiguracji urządzeń: PROFINETSET
PROFINETSET pozwala na:
- wykrywanie w sieci urządzeń obsługujących protokół PROFINET
- definicję lub zmianę nazwy urządzenia PROFINET
- parametryzację interfejsu IP urządzenia
- przywracanie ustawień fabrycznych w urządzeniu
- inwentaryzację sieci PROFINET wraz z generowaniem raportów w pliku PDF oraz CSV
Ta bezpłatna aplikacja jest dostępna pod www.profinetset.com.

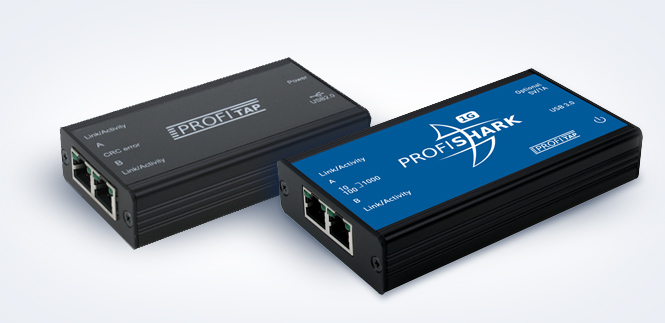

Przechwytywanie ruchu w sieci Ethernet dzięki ProfiShark
Sumujące TAPy ProfiShark 100M oraz ProfiShark1G to produkty nowej generacji ‑ przenośne, z unikalnymi funkcjami. ProfiShark przechwytuje ruch w liniach Tx oraz Rx pracujących z prędkością do 100Mbit/s lub 1000Mbit/s i łączy go w jeden strumień przekazywany przez port USB do komputera. ProfiShark definiuje w systemie dodatkową kartę Ethernet, którą należy wybrać jako źródło w wykorzystywanym analizatorze protokołów.
ProfiShark doskonale nadaje się do diagnostyki PROFINET przy użyciu PNT – PN Tool i dzięki niewielkim rozmiarom oraz zasilaniu poprzez port USB ProfiShark sprawdza się w czasie pracy na obiekcie.
Więcej informacji na naszych stronach internetowych ProfiShark 100M oraz ProfiShark1G.

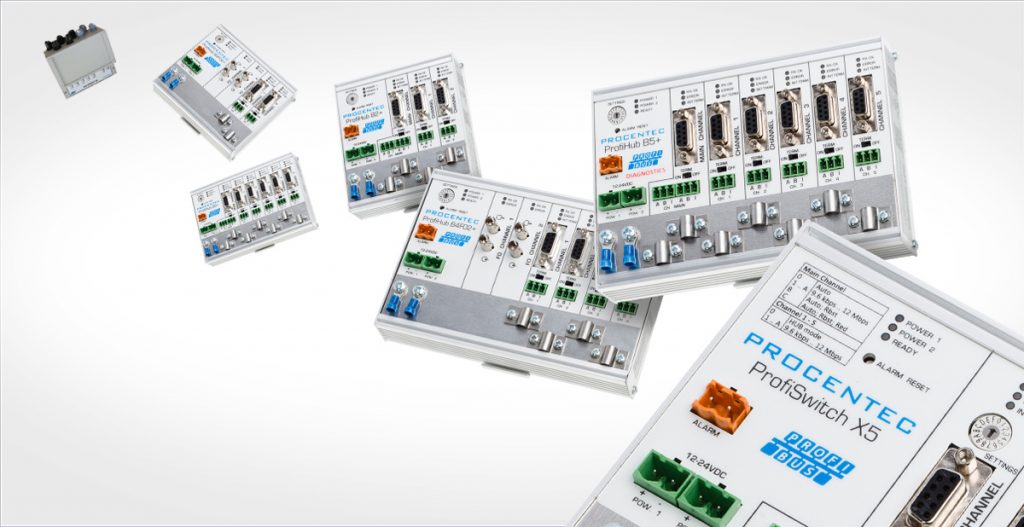

Niezawodne koncentratory sieci PROFIBUS DP z redundancją magistrali
Obecna na rynku już 10 lat rodzina koncentratorów ProfiHub firmy PROCENTEC to sprawdzone rozwiązanie do tworzenia stabilnych, niezawodnych sieci PROFIBUS DP poprzez:
- swobodną segmentację sieci PROFIBUS
- tworzenie dowolnych topologii łącznie z licznymi odgałęzieniami
- możliwość zastosowania połączeń światłowodowych
- całkowitą przezroczystość dla protokołu – bez konieczności rekonfiguracji jednostki Master
- galwaniczną separację wykluczającą wzajemne zakłócanie kanałów
- indywidualne dopasowanie prędkości transmisji dla każdego z kanałów (ProfiSwitch X5)
- styk sygnalizacji błędów na poziomie zasilania i magistrali
- udostępnianie informacji diagnostycznych poprzez wbudowaną jednostkę DP Slave (B5+RD).
Bardzo istotna cecha to możliwość tworzenia nadmiarowych połączeń na poziomie okablowania!
Redundancja ta jest niezależna od stosowanych urządzeń, jednostek Slave, czy Master i w pełni kompatybilna z ABB RLM01.
Koncentratory ProfiHub stanową część naszej rozbudowanej oferty elementów infrastruktury umożliwiających tworzenie i utrzymywanie niezawodnych sieci przemysłowych.
